Аппаратный кейс
для автоматизированного рабочего места
Специализированное изделие для самостоятельного формирования заказчиком АРМ. Внутри — оборудование пользователя, УПБ400 и аккумуляторная батарея БА 27400-25,2-001 для автономной работы.
Защита оболочки в транспортном положении по ГОСТ 14254-2015
Максимальная суммарная мощность потребителей при УПБ и БА
Назначенный срок службы моноблочного исполнения
Конструкция
Внешний вид, отсеки и панель управления
Система электропитания
На корпусе расположены входной и выходной сетевые соединители. Совместная установка УПБ и батареи даёт автономную работу.
Входной соединитель (вилка) с выключателем: ~230 В, 50 Гц — питание оборудования заказчика и УПБ при его наличии
Выходной соединитель (розетка) «~230 В» — питание внешних устройств
Постоянный ток 20,9–29,4 В для установленного оборудования
Разъёмы «24 В» для внешних потребителей
USB Type-A для зарядки мобильных устройств
Исполнение

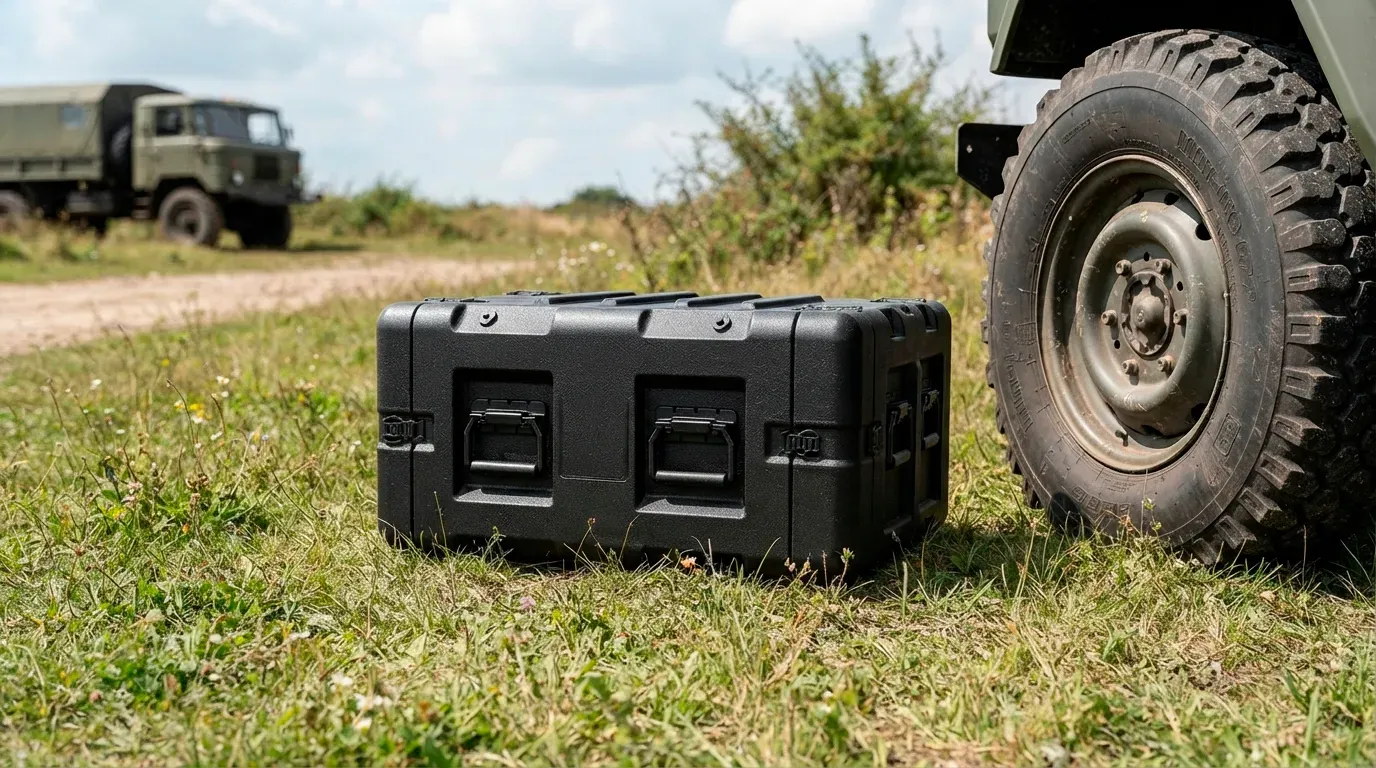

Моноблочный контейнер с двумя торцевыми крышками.
Крышки фиксируются натяжными замками: по восемь на каждой (по 3 сверху и снизу, по 1 по бокам) и две складывающиеся ручки для переноски.

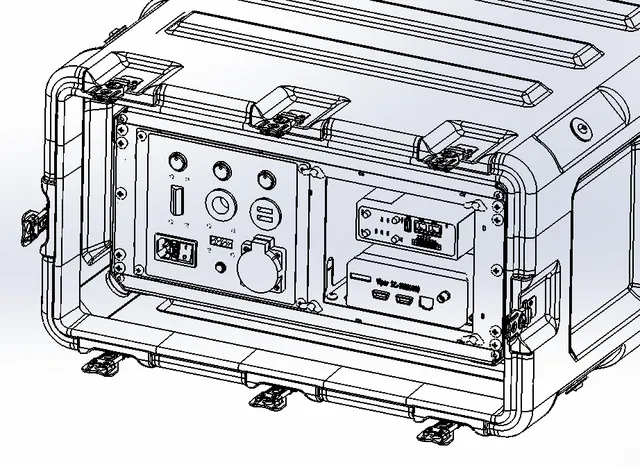

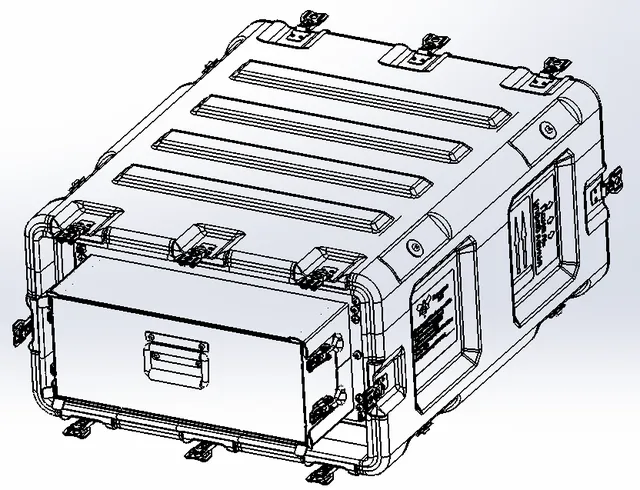

Одна крышка открывает двухсекционный отсек: слева УПБ и аккумуляторная батарея, справа изделия потребителя. Противоположная — отсек хранения выносного оборудования.
Оболочка из высокопрочного полиэтилена с рёбрами жёсткости. Кейс можно использовать в составе изделия заказчика или самостоятельно.

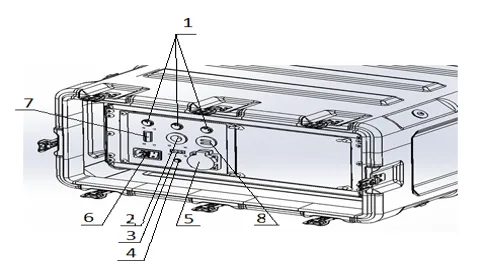

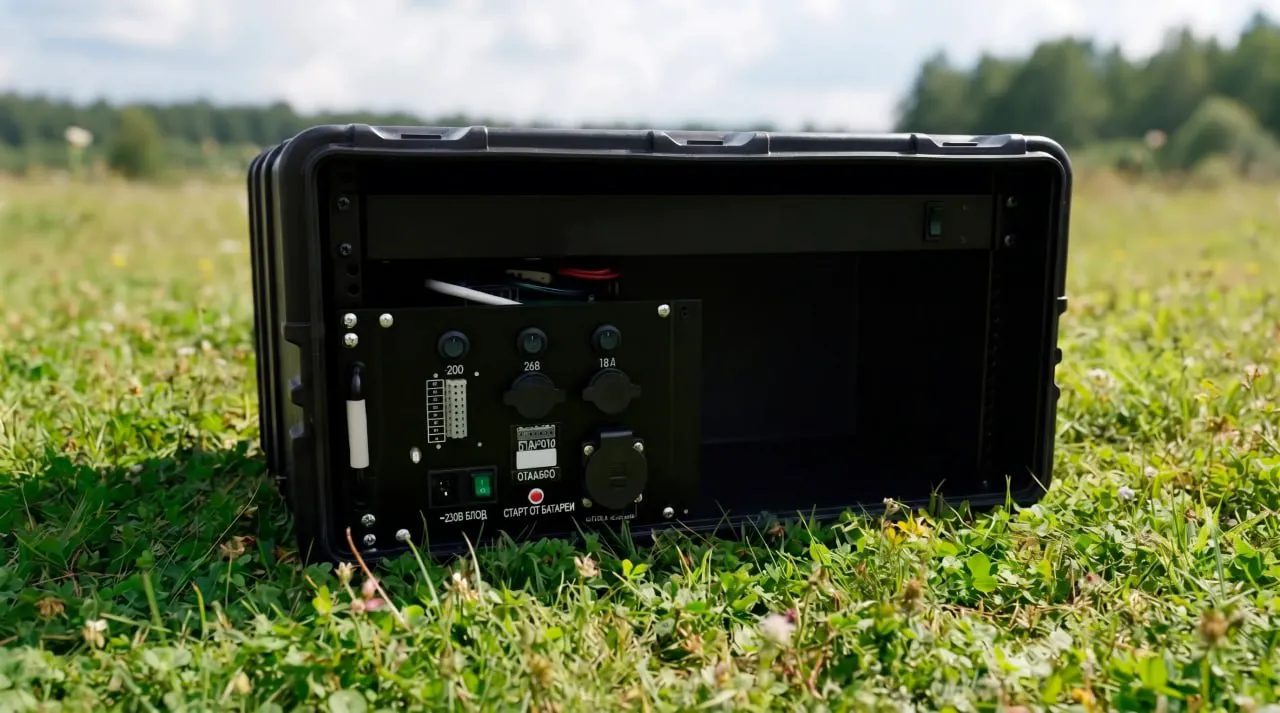

Панель управления
Выключатели со световой индикацией над каждым разъёмом (поз. 1)
Автомобильная розетка 24 В (поз. 2)
Выносные индикаторы состояния УПБ (поз. 3)
Кнопка старта от батареи — автономный режим (поз. 4)
Сетевой разъём «~230 В Выход» (поз. 5)
Сетевой разъём «~230 В Вход» с клавишным выключателем (поз. 6)
Разъём Wago 236-401 с соблюдением полярности (поз. 7)
USB Type-A для зарядки мобильных устройств (поз. 8)
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разъём ~230 В вход | Вилка AC-16FL |
| Разъём ~230 В выход | Розетка MAGNUM 2P+PE |
| Макс. ток ~230 В вход / выход | 16 А* |
| Разъёмы 24 В | Wago 236-401-8; розетка автомобильная 24 V |
| Макс. ток Wago 236-401-8 | 24 А** |
| Макс. ток розетка 24 V | 16 А** |
| Макс. ток USB Type-A | 2,1 А** |
| Ток индикаторов (4 канала) | 12,5 мА при (12,0±0,5) В |
| Степень защиты | IP 65 |
| Габариты (Д × Ш × В) | 1019 × 606 × 347 мм |
| Масса | не более 50 кг |
* Разъёмы «~230 В вход» и «~230 В выход» связаны гальванически. Суммарный ток внутреннего оборудования и внешних устройств не должен превышать допустимый ток входа.
** При установке УПБ и БА суммарная мощность потребителей на УПБ — не более 400 Вт.
Нужен аппаратный кейс под вашу задачу?
Инженеры подберут комплектацию: УПБ, батарею и разводку питания под оборудование заказчика.
Аппаратные кейсы и мобильные АРМ: назначение и функционал
Специализированный аппаратный кейс компании Инжиниринг ТиМ спроектирован как унифицированная платформа для самостоятельного формирования автоматизированного рабочего места оператора. Предприятия ОПК и интеграторы систем безопасности могут купить аппаратный кейс в Минске напрямую у разработчика. Шасси адаптировано под монтаж аппаратуры связи, комплексов РЭБ и систем сбора телеметрии.
Конструктивно мобильный комплекс представляет собой ударопрочный моноблочный контейнер с двухсторонним доступом, рассчитанный на применение в подвижных аппаратных либо как автономный полевой пульт управления. Изделие выдерживает жесткие механические и климатические воздействия:
внешняя оболочка из высокопрочного полиэтилена с ребрами жесткости равномерно распределяет энергию удара, защищая приборную раму при перевозке на бронетехнике;
многоуровневая виброзащита внутреннего объема нейтрализует динамические перегрузки и предохраняет электронные компоненты от разрушения;
степень защиты оболочки IP65 по ГОСТ 14254-2015 исключает попадание пыли и струй воды в транспортном положении;
две съемные торцевые крышки на шестнадцати натяжных замках гарантируют герметичность на марше и быстрый доступ к приборам на позиции;
силовой отсек рассчитан на установку резервного устройство бесперебойного питания мощностью до 400 Вт со сквозным транзитом переменного тока 230 В до 16 А.
Модификации и варианты комплектации оборудования
Внутреннее пространство кейса разделено на функциональные зоны. С лицевой стороны расположен двухсекционный отсек: в одной секции размещаются блоки питания, во второй монтируются целевые устройства заказчика. С противоположного торца находится отсек хранения выдвижного типа для выносных модулей, кабельных бухт и датчиков.
Передняя панель обеспечивает централизованную коммутацию:
силовые разъемы 230 В (входная вилка AC-16FL и выходная розетка MAGNUM 2P+PE) для сквозного электроснабжения сторонних приборов;
клеммы Wago 236 и автомобильная розетка для питания аппаратуры постоянным током напряжением от 20,9 до 29,4 В;
разъемы USB Type-A с током до 2,1 А для питания и зарядки портативных устройств;
панельные тумблеры и индикаторы рабочих режимов, включая контрольный дисплей параметров энергоблока;
интеграция аккумуляторной батареи БА 27400-25,2-001 с кнопкой холодного старта; при развертывании в полевых условиях восполнение емкости аккумуляторной батареи реализуется от переносного бензинового или дизельного генератора.
Производство и сборка аппаратных кейсов под заказ в Минске
Инжиниринг ТиМ выполняет инженерную подготовку, доработку и поставку защищенных корпусов под специфику конкретного проекта. Конструкторы рассчитывают компоновку двухсекционного отсека, балансировку шасси и параметры теплоотвода под радиоэлектронные субблоки заказчика.
Преимущества решений от Инжиниринг ТиМ:
надежность конструкции и стабильная работа в экстремальных условиях, обеспечивающие назначенный срок службы изделия не менее 10 лет;
точное соответствие электрических трасс, разъемов и посадочных мест согласованному техническому заданию;
индивидуальная адаптация монтажных панелей под нестандартные габариты контроллеров и приборов.
Как заказать аппаратный кейс в Беларуси: условия и доставка
Взаимодействие с проектными институтами, силовыми структурами и предприятиями строится по четкому регламенту:
Согласование состава аппаратуры заказчика, токовых нагрузок и требований к интерфейсам.
Проектирование схемы внутреннего монтажа и кабельной разводки.
Комплектование электроарматурой, тестирование изоляции и стендовый контроль.
Приемочный контроль и доставка партии оборудования заказчику.
Итоговая цена формируется на основе утвержденной спецификации и зависит от типа комплектующих. Оформляя заказ, вы получаете проверенную платформу с официальной гарантией на территории Беларуси.
Для согласования ТЗ, компоновки отсеков и подготовки коммерческого предложения обратитесь к инженерам.
