Мачты антенные телескопические
с механическим или электрическим приводом
ООО «Инжиниринг ТиМ» изготавливает быстроразворачиваемые легковесные телескопические антенные мачты с механическим или электрическим приводом лебёдки, из лёгких и прочных полимерных композиционных материалов.
Быстрое развертывание
Время развёртывания мачты силами 2 подготовленных человек – от 10 до 20 мин
Надежность
Эксплуатация в полевых условиях при температуре от -40 до +55 °C
Прочность
Изготовлены из лёгких и прочных полимерных композиционных материалов

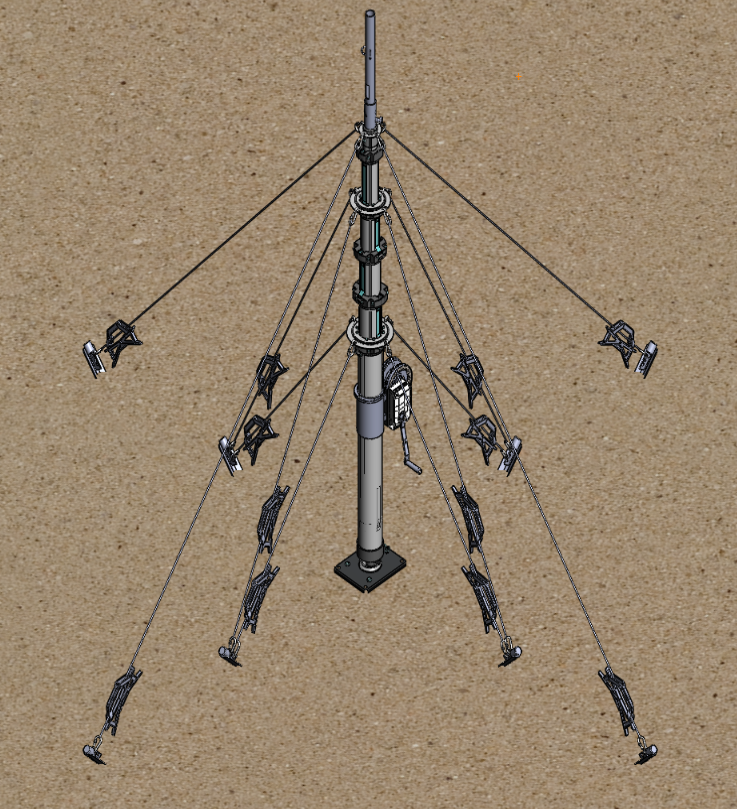

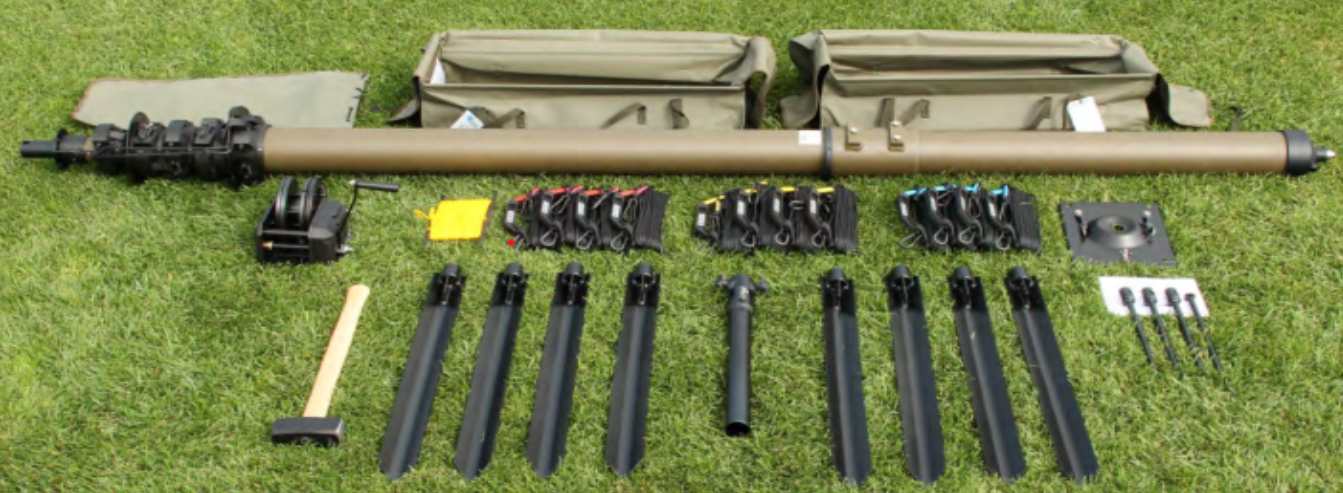

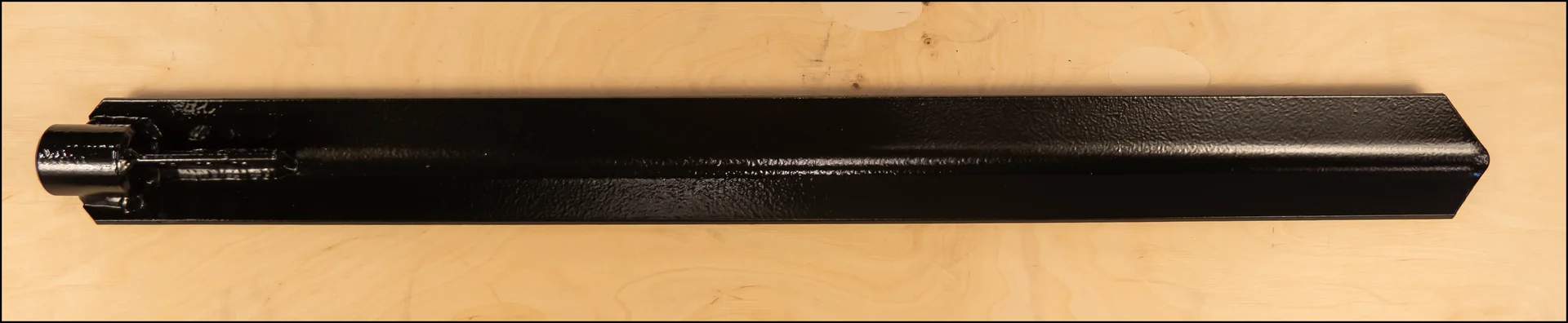

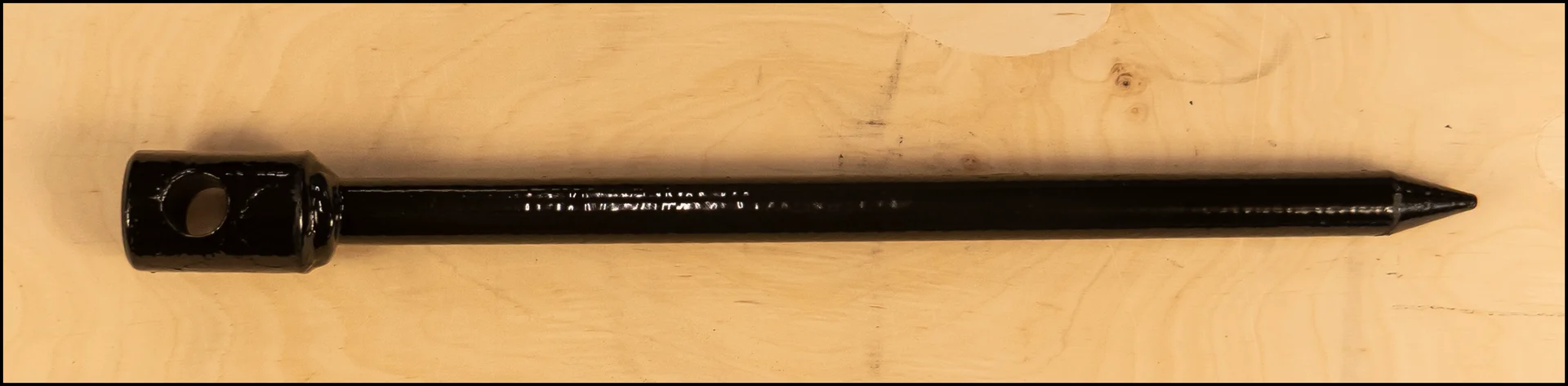

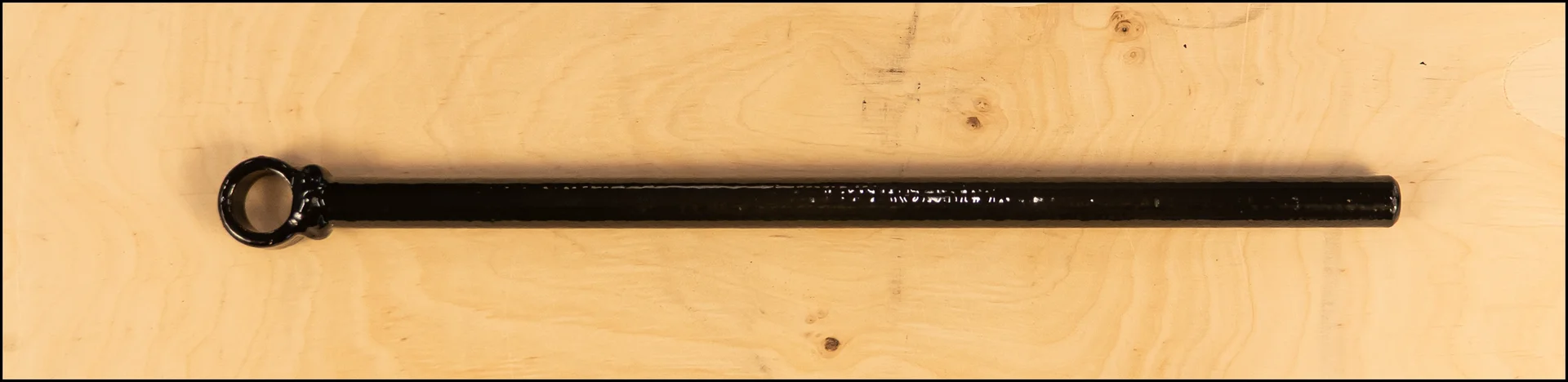

Галерея продукции

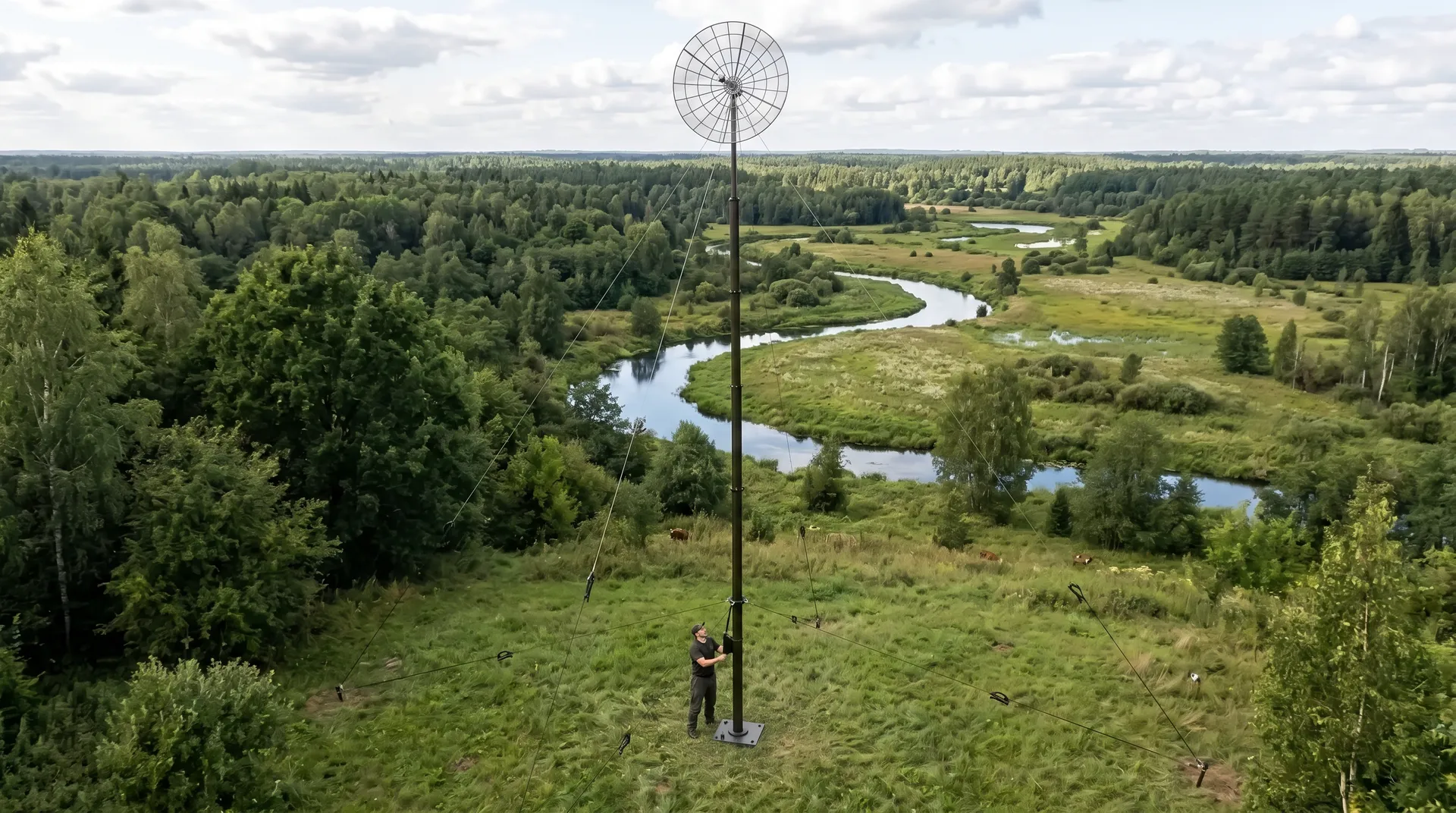

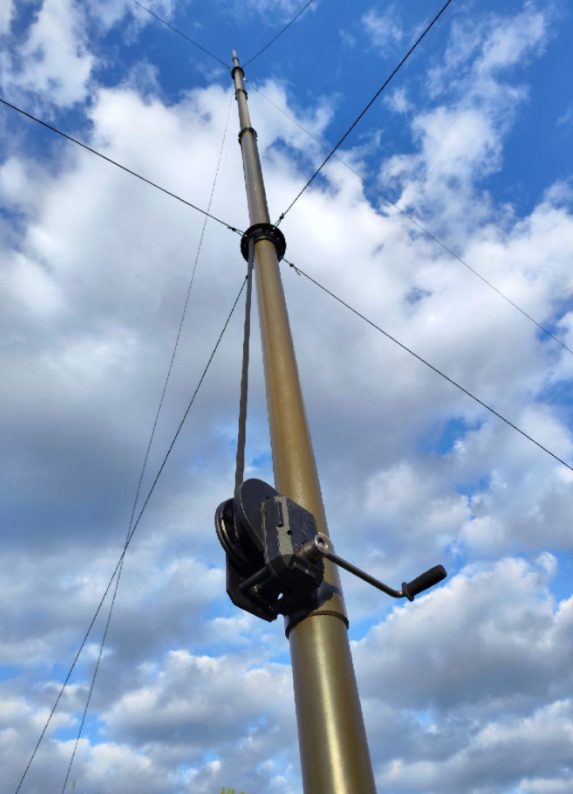

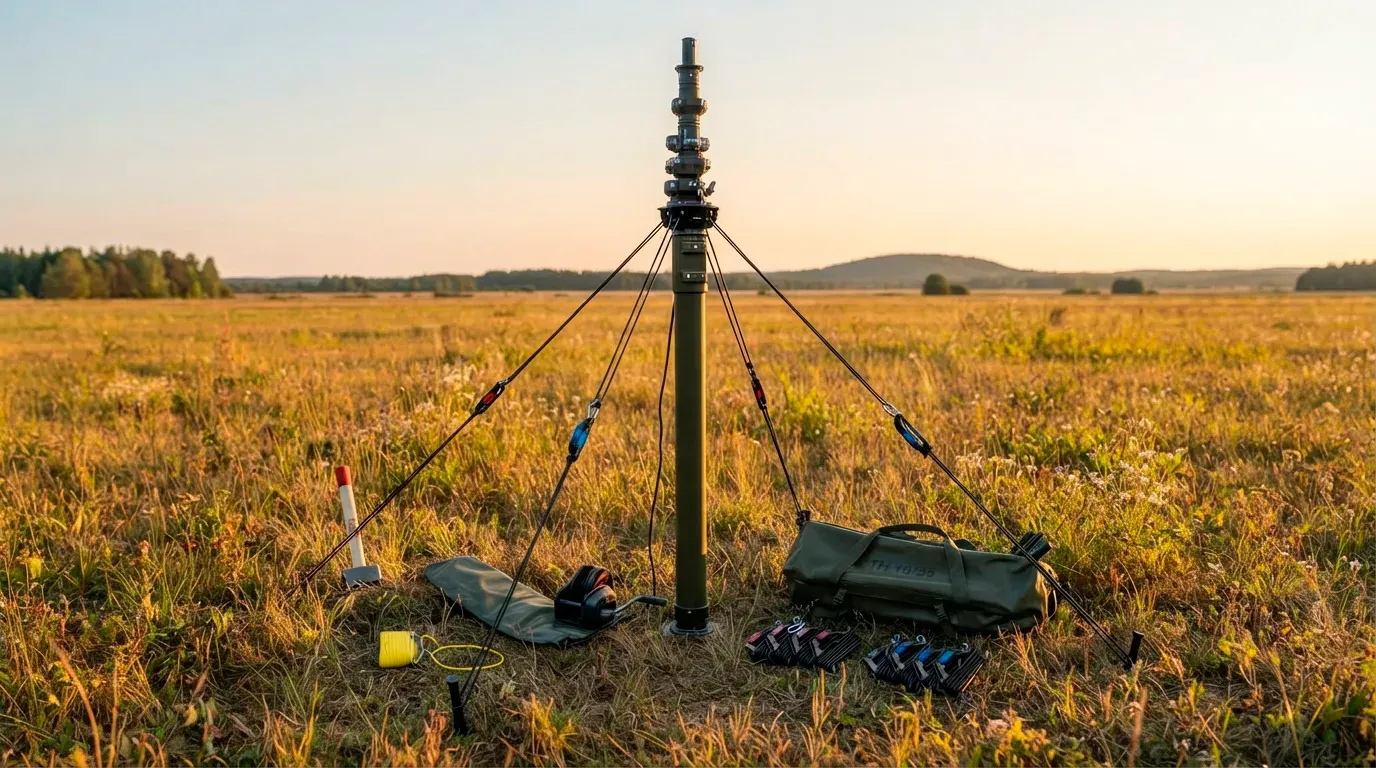

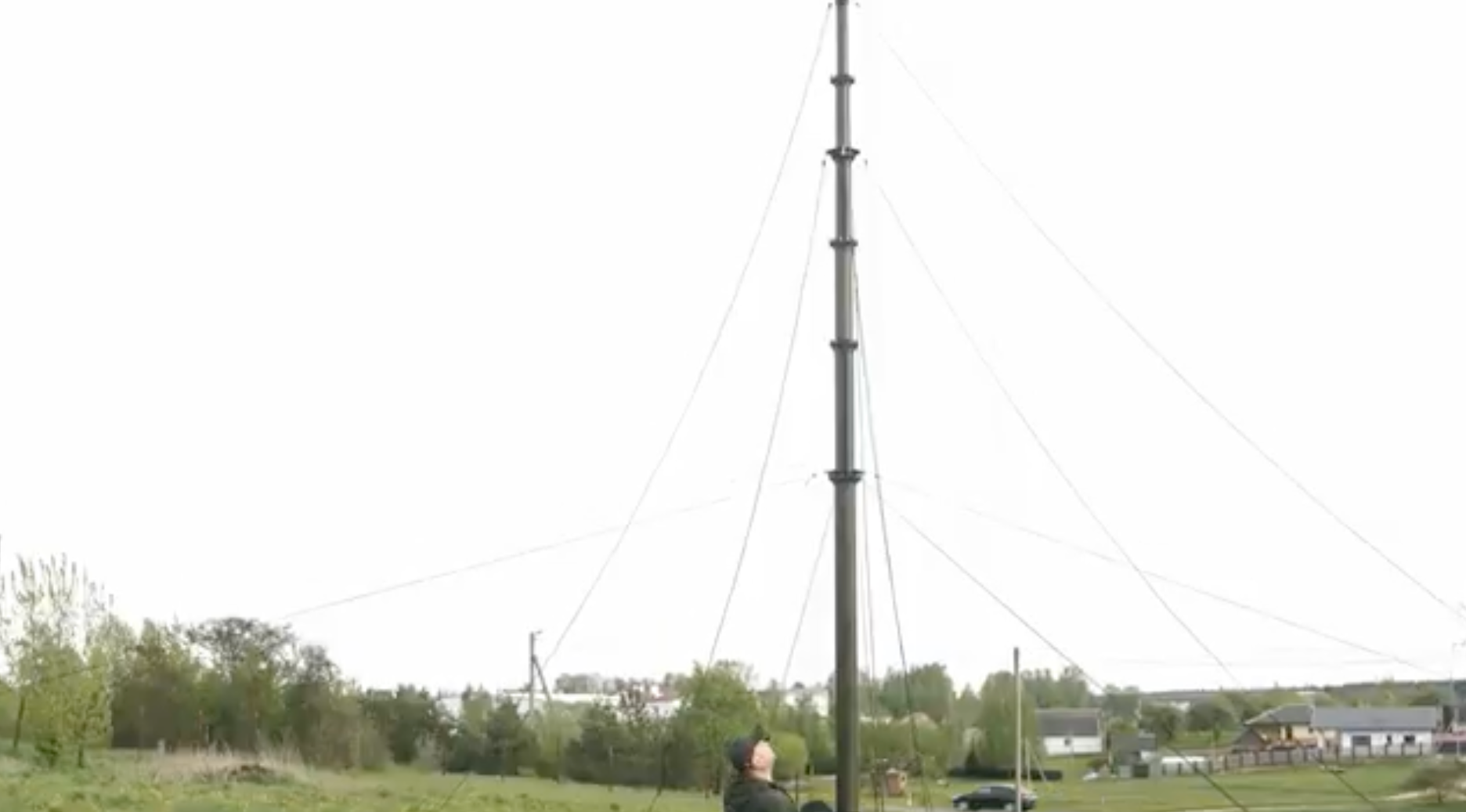

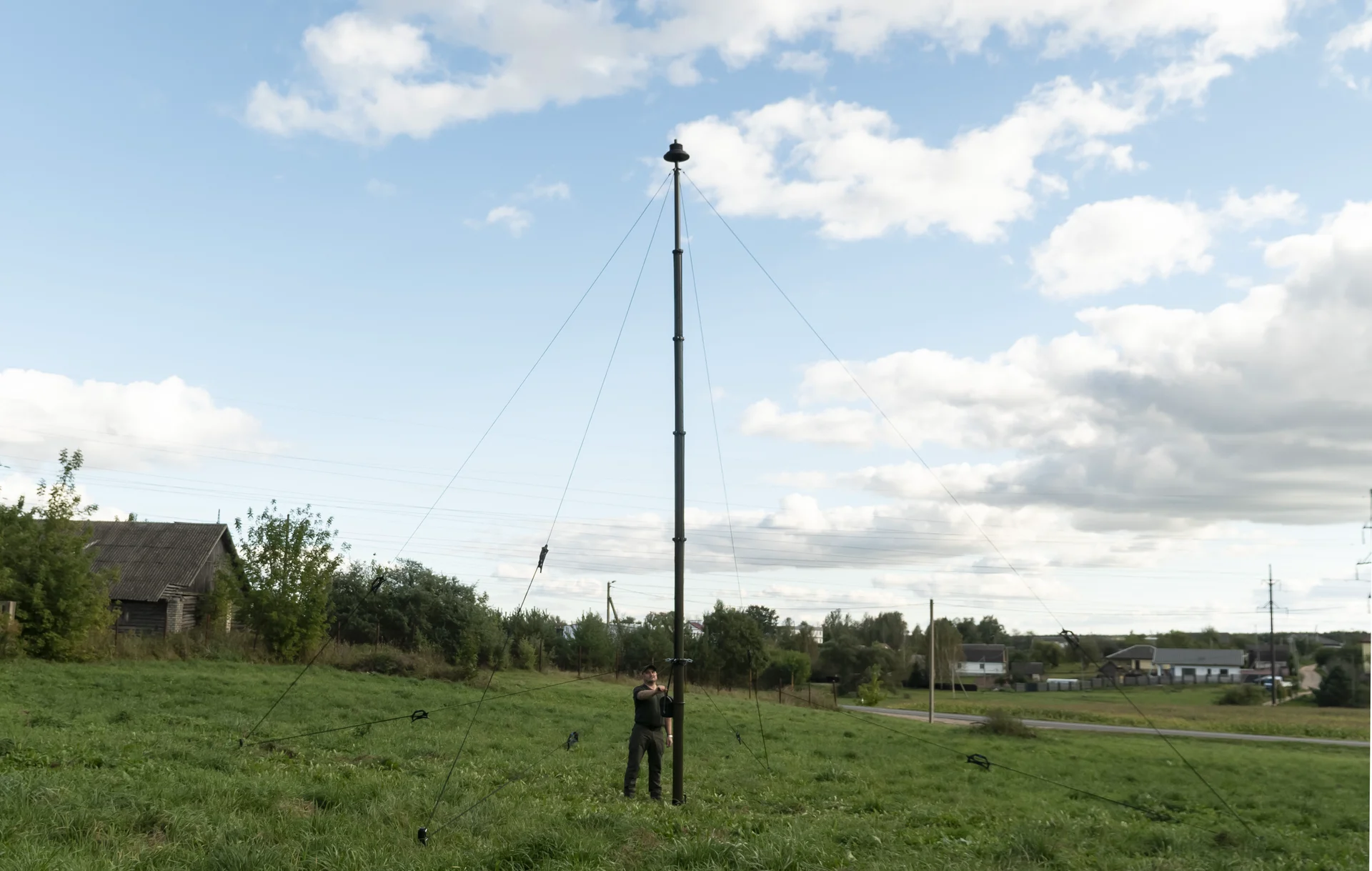

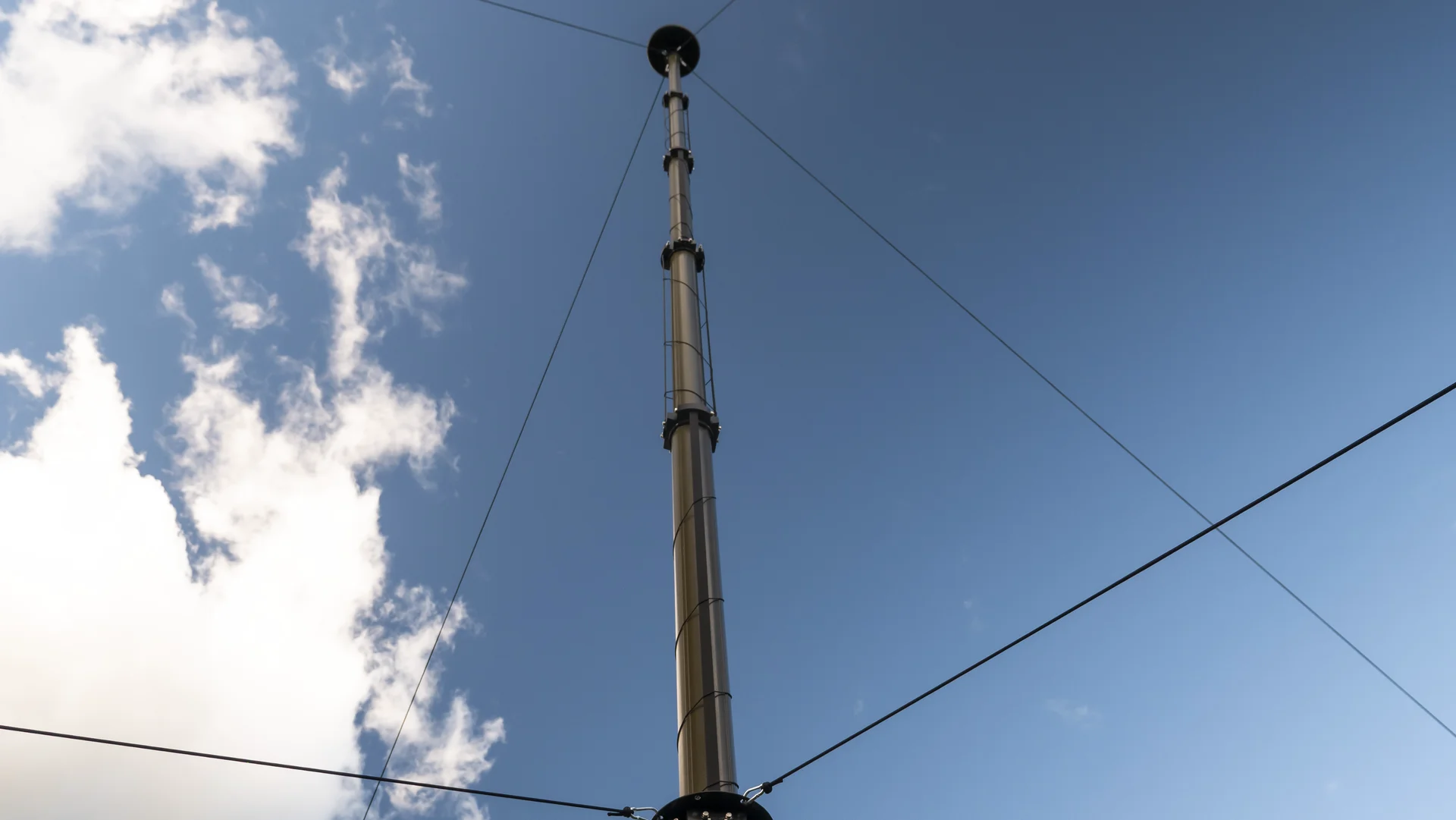

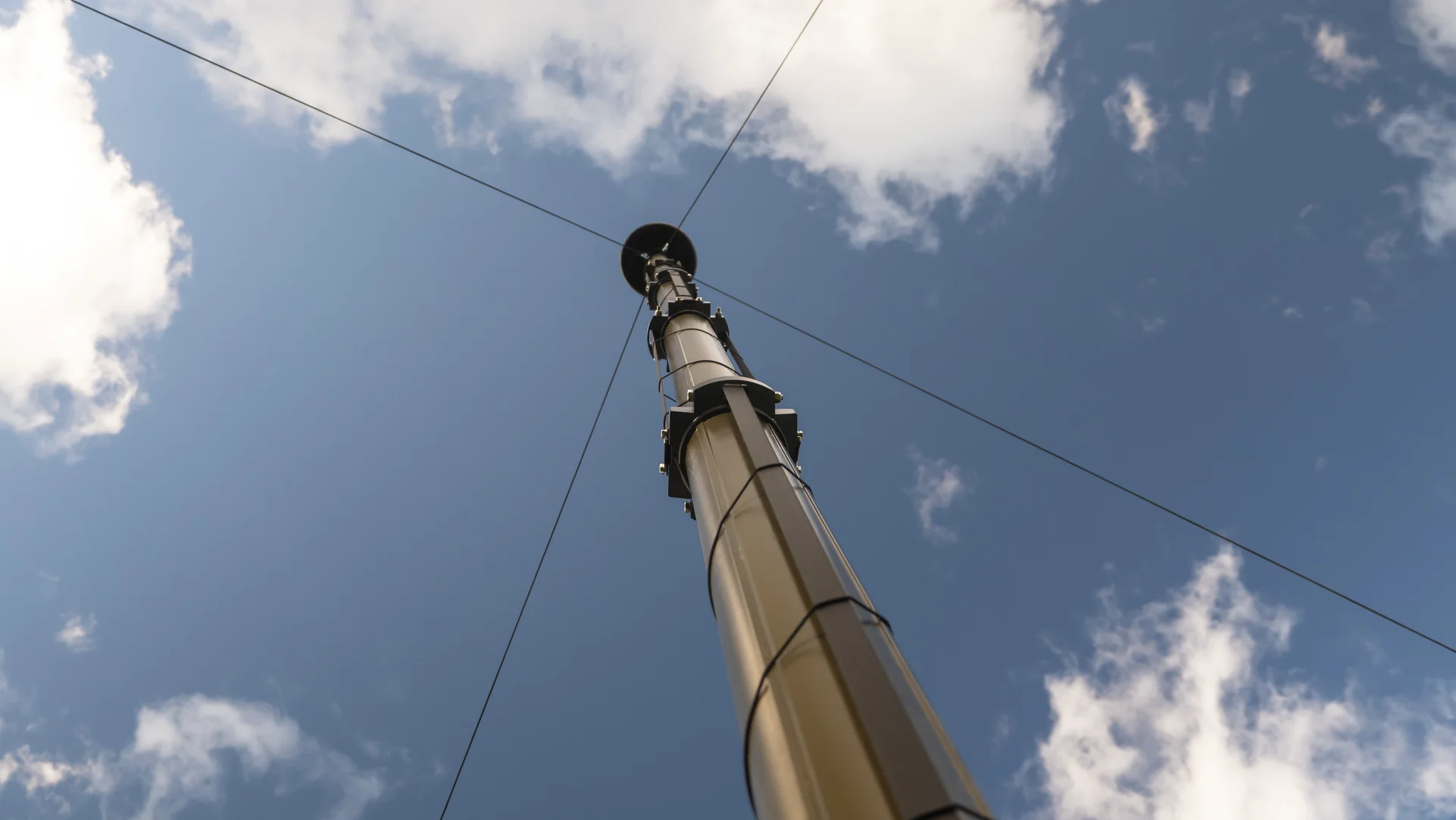

Наши телескопические антенные мачты в действии
Сфера применения
мобильные пункты управления
наземные пункты управления беспилотных авиационных комплексов
радиорелейные станции, комплексные аппаратные связи
радиолокационные станции, посты радиомониторинга и радиоконтроля, станции радиотехнической разведки, РЭБ
мобильные комплексы топогеодезического и навигационного обеспечения
мобильные станции и ретрансляторы сотовой связи
другие изделия (комплексы и системы) специального назначения
Основные технические характеристики
| Модель | Высота без удлинителя, м | Высота с удлинителем, м | Длина в свёрнутом виде, м | Вес мачты, кг | Вес принадлежностей, кг | Радиус оттяжек, м | Оттяжки×уровни |
|---|---|---|---|---|---|---|---|
| ТМ-8/38 | 7,5 | 8,0 | 2,0 | 27,0 | 30,9 | 7 | 4×2 |
| ТМ-10/38 | 9,5 | 10,0 | 2,3 | 30,0 | 30,9 | 7 | 4×2 |
| ТМ-12/38 | 11,5 | 12,0 | 2,7 | 35,1 | 37,4 | 8-10 | 4×3 |
| ТМ-15/38 | 14,5 | 15,0 | 3,2 | 39,9 | 48,7 | 10-12 | 4×3 |
| ТМ-18/38 | 17,5 | 18,0 | 3,7 | 44,7 | 48,7 | 10-12 | 4×3 |
Общие характеристики
Диаметр секций
Нижняя: 128 мм
Верхняя: 71,5 мм
Максимальная нагрузка
Вертикальная: 38 кг
Горизонтальная: 43-57 кг
Скорость ветра
Постоянная: 34 м/с
Порывы: 45 м/с
Количество секций
6 секций

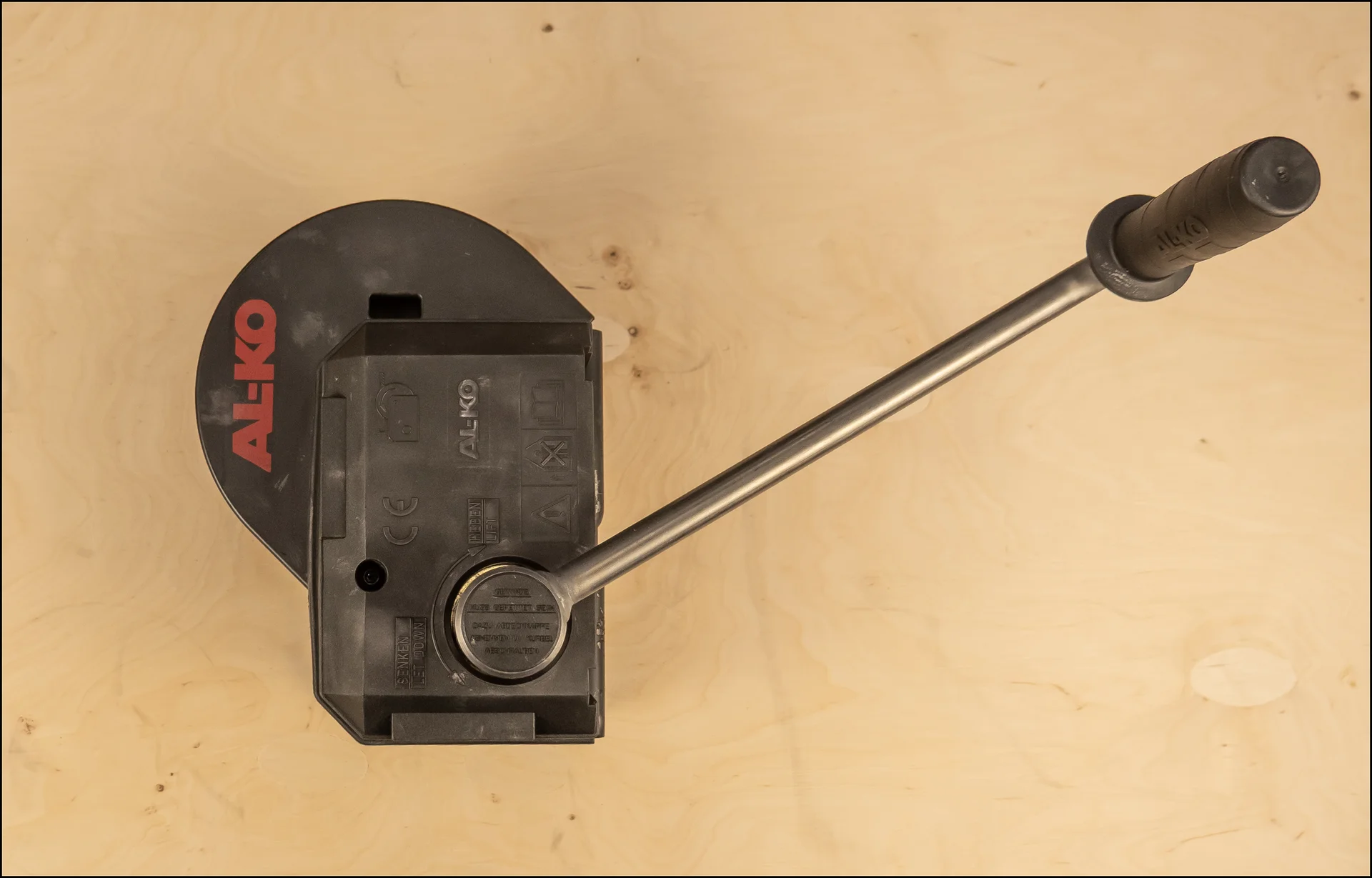

Привод лебёдки
Механический*

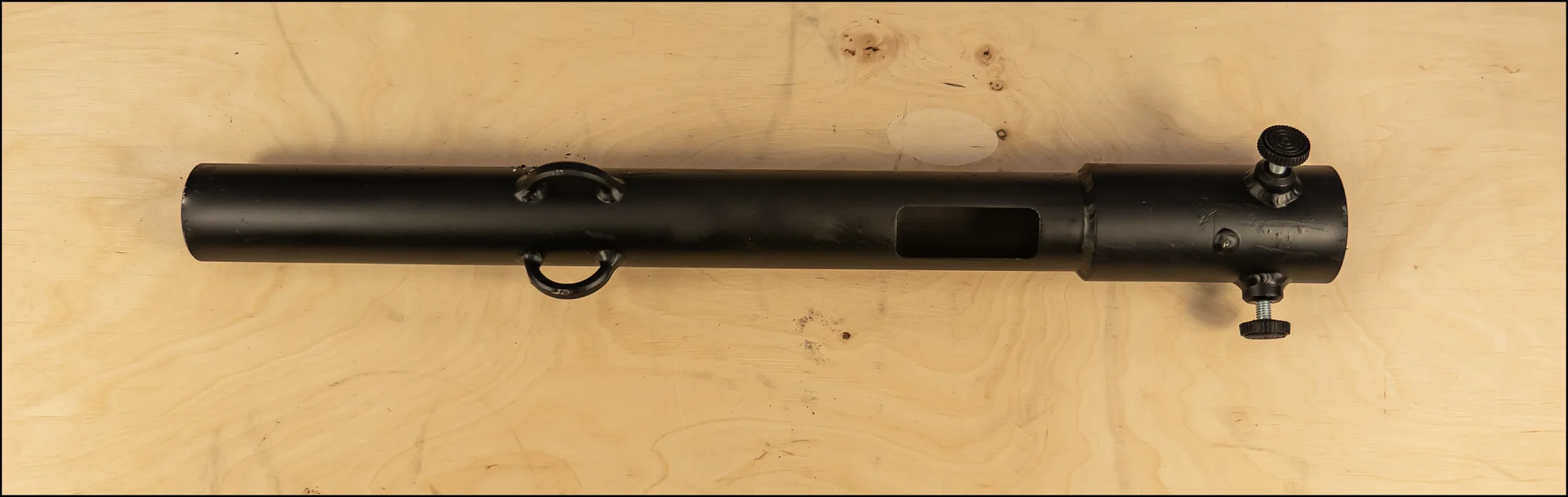

Удлинитель
500 мм
* По требованию заказчика возможно дополнительное комплектование мачты редуктором электрического привода лебёдки
Преимущества наших мачт
Лёгкие материалы
Полимерные композиционные материалы
Автоматический тормоз
Механизм реверса и тормоз безопасности

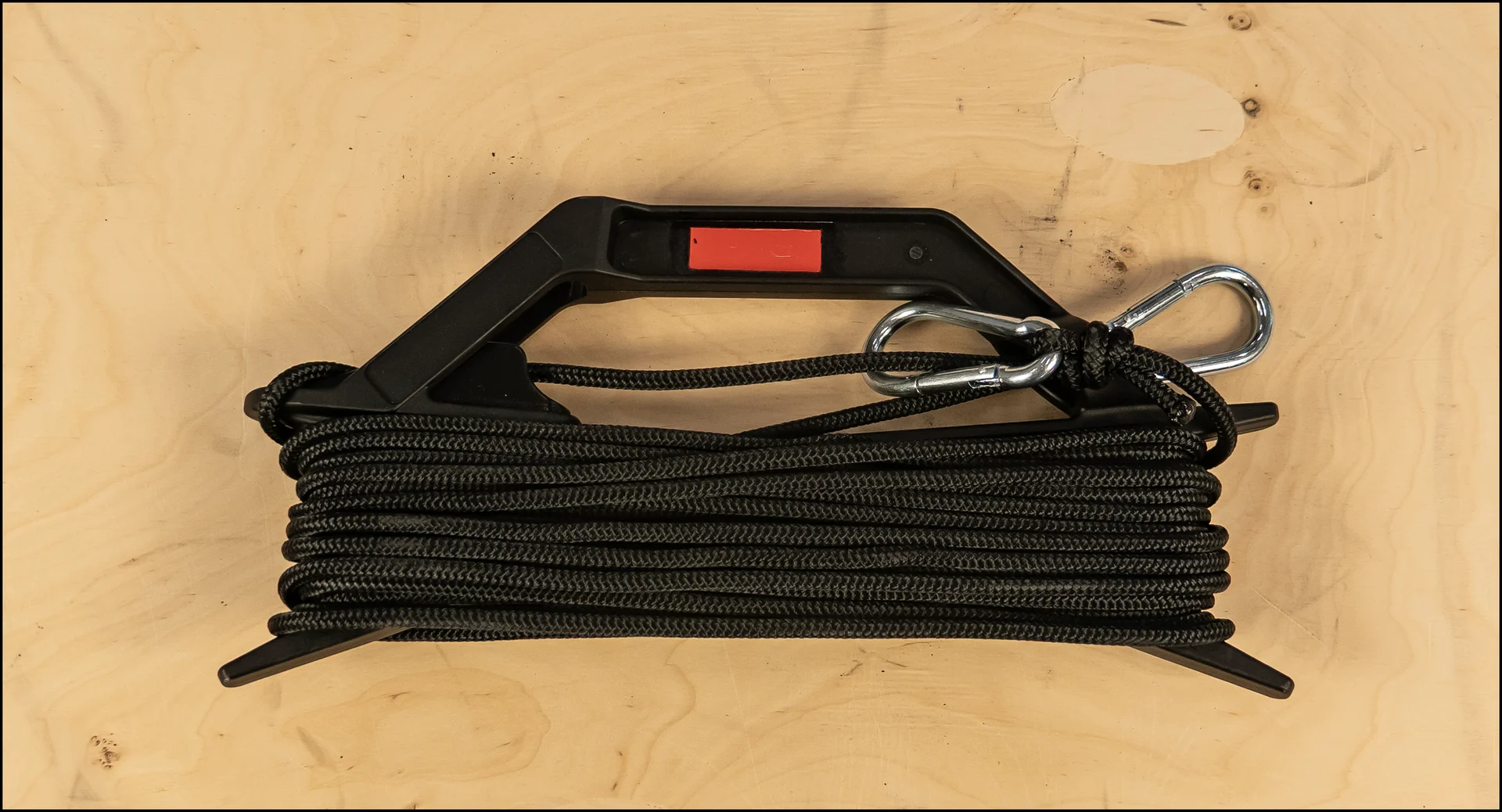

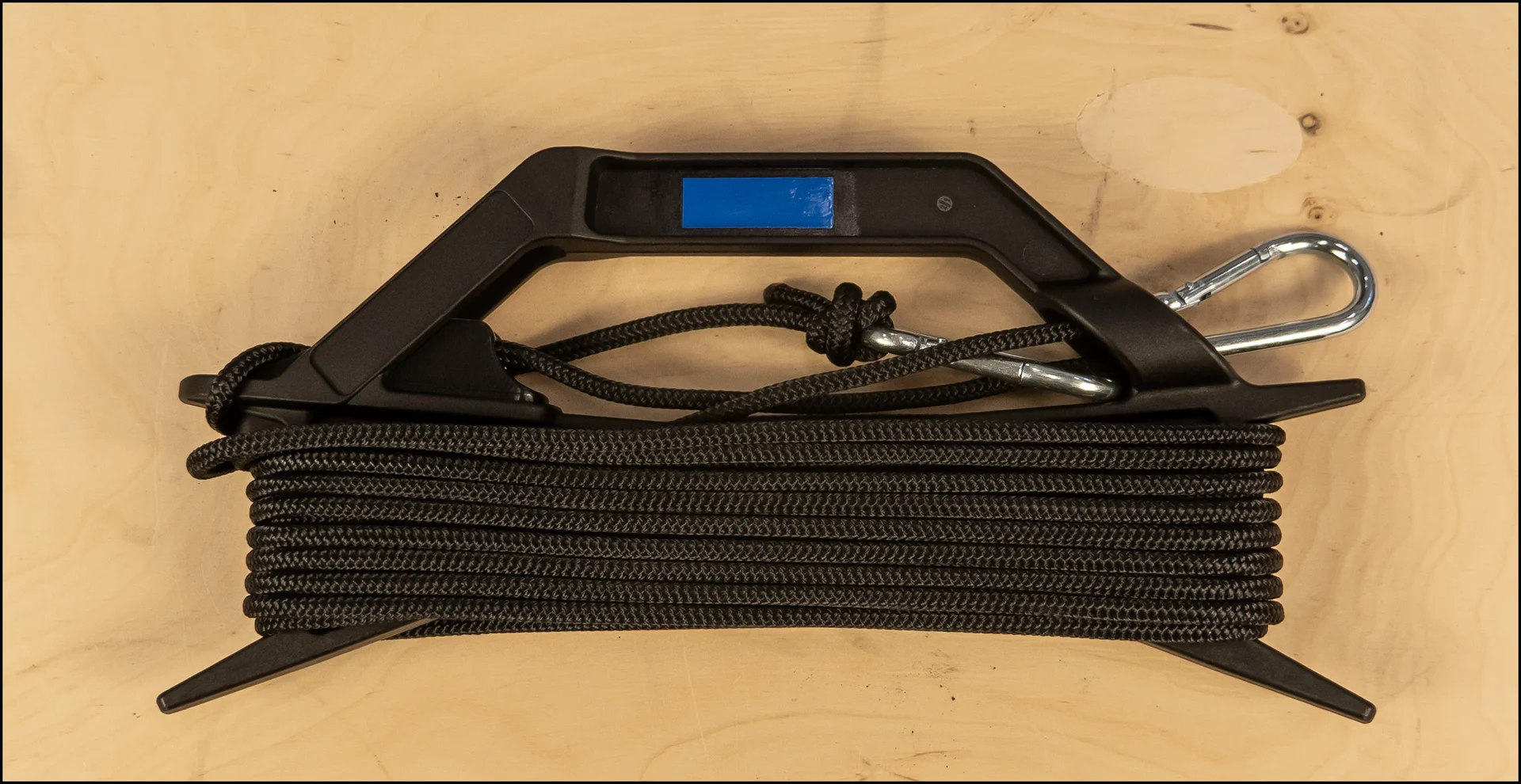

Прочные оттяжки
Из сверхпрочного материала Dyneema
Универсальность

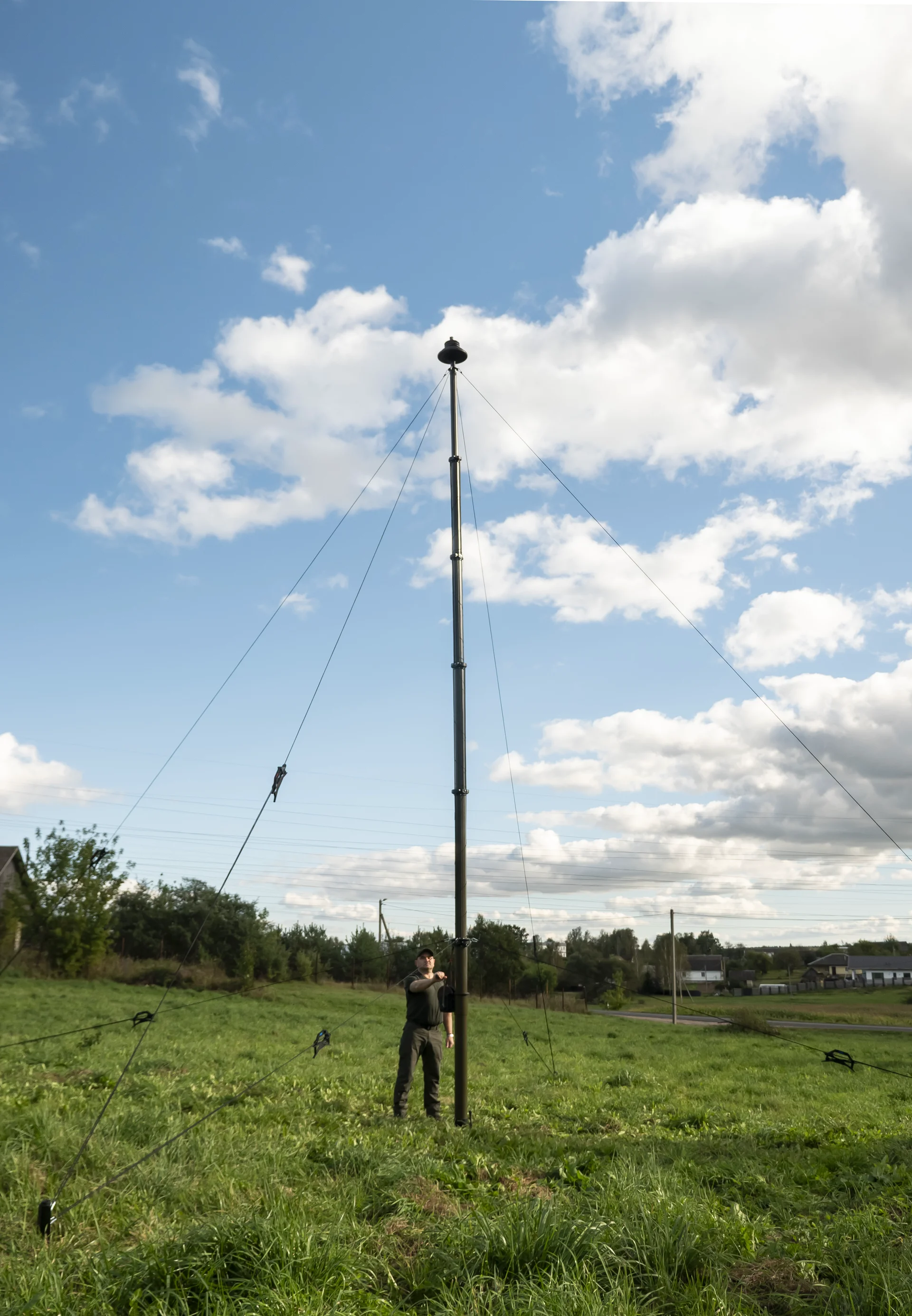

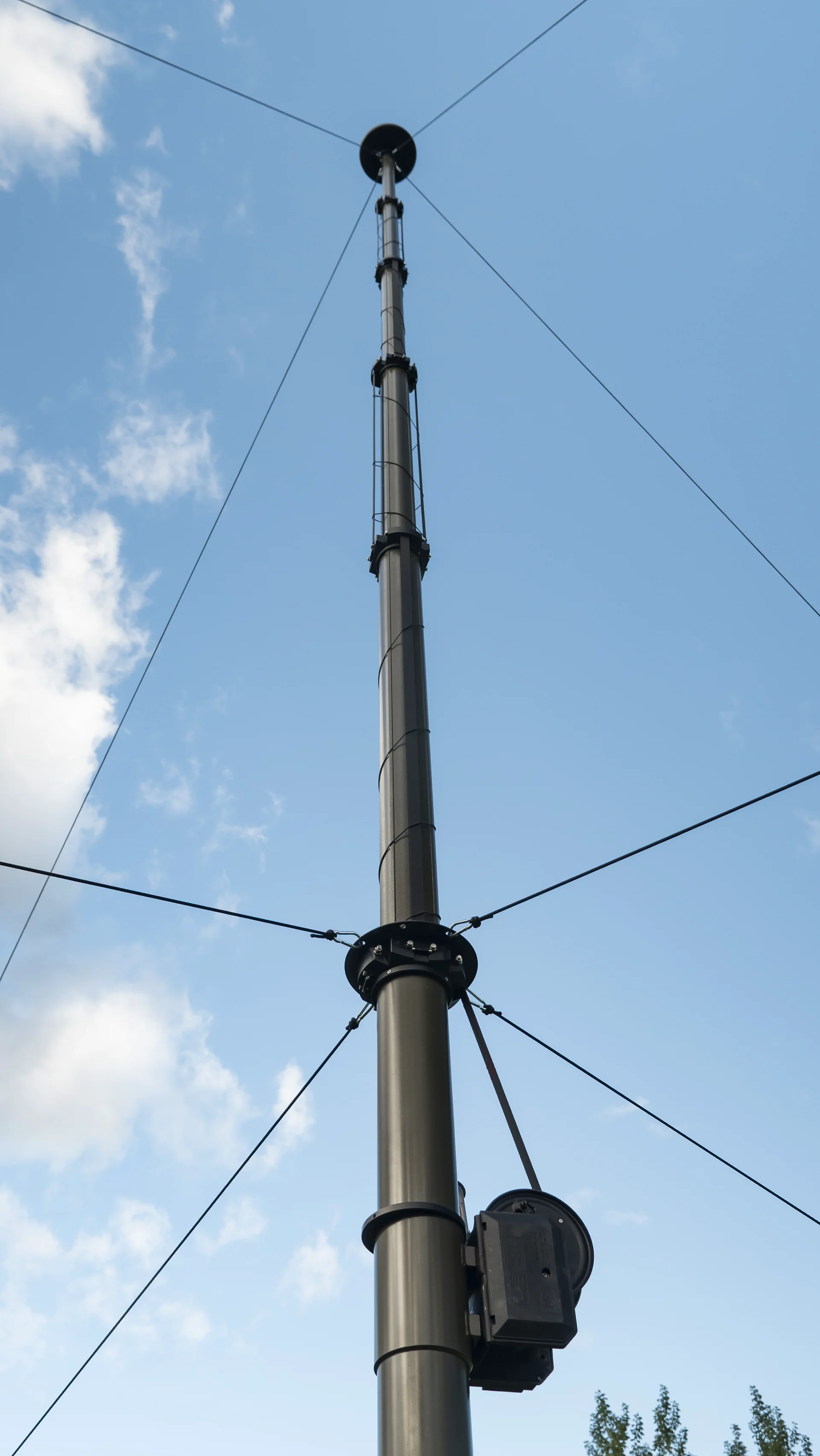

Наземная и мобильная установка
Нужна мачта под вашу задачу?
Наши инженеры помогут подобрать оптимальную конфигурацию и рассчитают стоимость комплекта.
Мачты антенные телескопические
Антенная мачта из полимерных композиционных материалов относящаяся к мачтам серии ТМ представляет собой быстроразворачиваемую несущую конструкцию для размещения антенно-фидерного радиотехнического оборудования, оборудования видеонаблюдения, метеорологического, осветительного или иного специального оборудоввания. Изделия разработаны для полевой эксплуатации в жестких климатических условиях при решении различного рода специальных задач: развертывание мобильных станций связи и передачи данных, постов радиомониторинга, систем наблюдения и контроля периметра, радиолокации; противодействие беспилотным летательным аппаратам (БПЛА). Организациям и ведомствам, которым требуется приобрести надежную телескопическую мачту для оснащения полевых узлов связи и охраны объектов, поставляется сертифицированное оборудование собственного серийного производства. Каждая партия проходит полный комплекс приемо-сдаточных испытаний перед отгрузкой и обеспечивает прямое импортозамещение зарубежных аналогов. На продукцию имеется сертификат собственного производства BYPR6105223401.
Технические характеристики и варианты исполнения
Линейка быстроразворачиваемых мобильных мачт охватывает модели с рабочей высотой от 8 до 18 метров (типоразмеры от ТМ-8/38 до ТМ-18/38). Секции производятся из высокопрочных полимерных композитов, что полностью исключает коррозию и, соответственно необходимость нанесения противокоррозионной защиты при длительной эксплуатации на открытом воздухе и при хранении.
Высота подъема, рабочая нагрузка и ветроустойчивость
Композитные мачты серии ТМ предназначены для эксплуатации в широком диапазоне климатических условий:

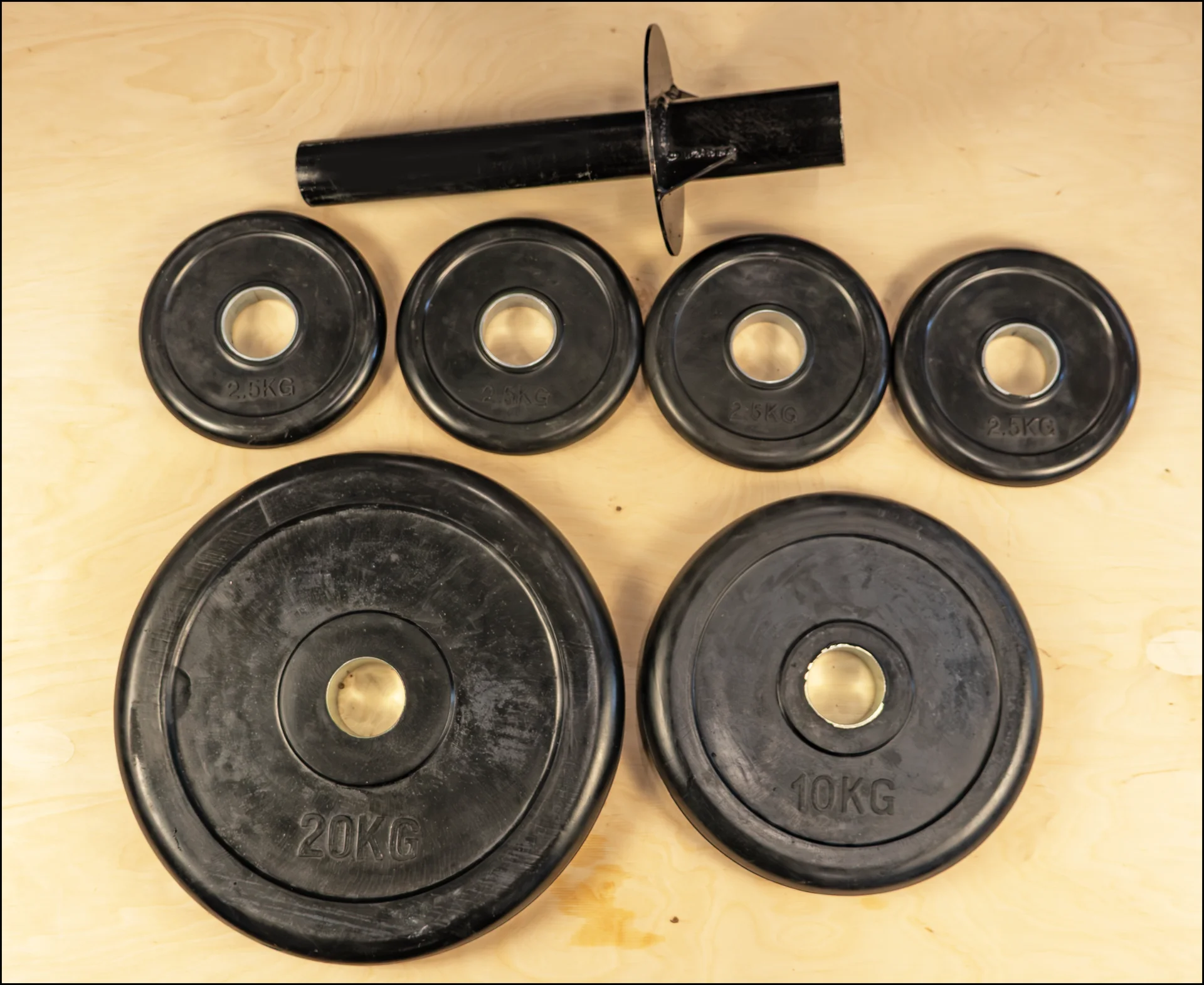

Вертикальная нагрузка на вершину: подтверждённая результатами испытаний масса полезной нагрузки составляет до 40 кг, что позволяет устанавливать достаточно тяжеловесную аппаратуру: антенные системы с опорно-поворотными устройствами, блоки радиоэлектронного обнаружения и подавления, оптико-электронные системы и другое подобное оборудование;
Ветроустойчивость: работа при постоянном ветре до 34 м/с и порывах до 45 м/с (162 км/ч);
Масса изделия: собственная масса мачты без такелажа начинается от 27 кг, что существенно облегчает транспортировку;
Температурный режим: диапазон от -45 до +55 °C, подтвержденный испытаниями в аккредитованной испытательной лаборатории;
Стойкость к внешним факторам: устойчивость к обледенению, соляному туману, солнечной радиации, воздействию песка и пыли;
Радиопрозрачность: композитный материал радиопрозрачен, не создает вторичных переотражений и не искажает диаграмму направленности приемо-передающих трактов.
Назначение и типы подключаемого оборудования
Устойчивая платформа востребована для защиты объектов ТЭК, протяженных периметров и инфраструктуры от несанкционированного проникновения БПЛА. В зависимости от поставленной тактической задачи специализированная мачта для комплексов РЭБ обеспечивает подъем антенн радиообнаружения и подавления на высоту до 18 метров, устраняя радиотени и экранирование от технологических строений.
Номенклатура подключаемого оборудования:
Станции радиочастотного обнаружения и подавления каналов навигации и управления БПЛА;
Посты радиомониторинга;
Антенные посты наземных пунктов управления беспилотными авиационными комплексами(БАК), наземными роботизированными комплексами (НРК), осуществляющие управление БПЛА и НРК, зарядку аккумуляторов БПЛА и НРК с использованием специализированных зарядных устройств;
Радиорелейные станции, ретрансляторы радиосвязи;
Радары малой дальности;
Оборудование полевых пунктов управления;
Посты контроля территории, видеомониторинга и охраны периметра.

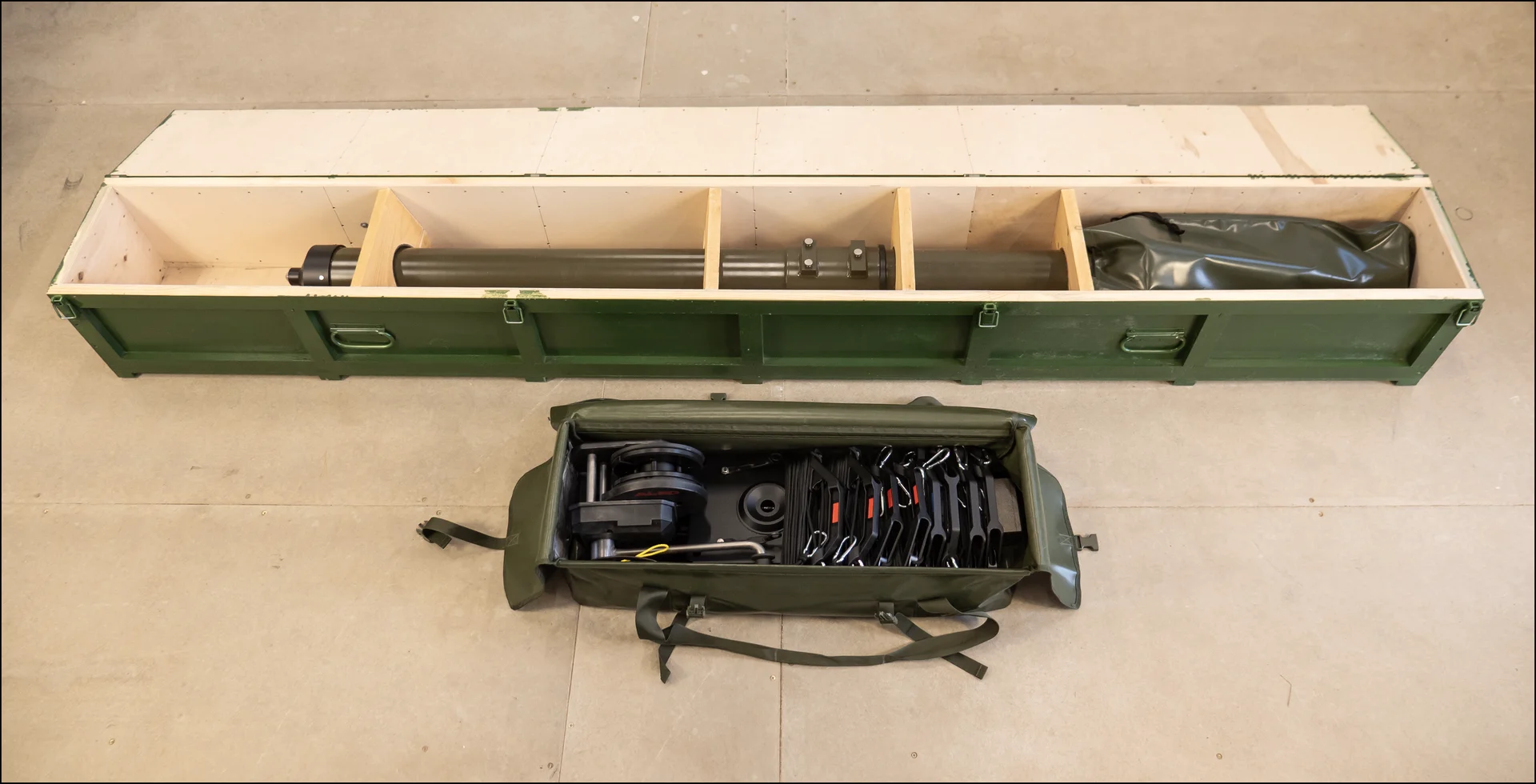

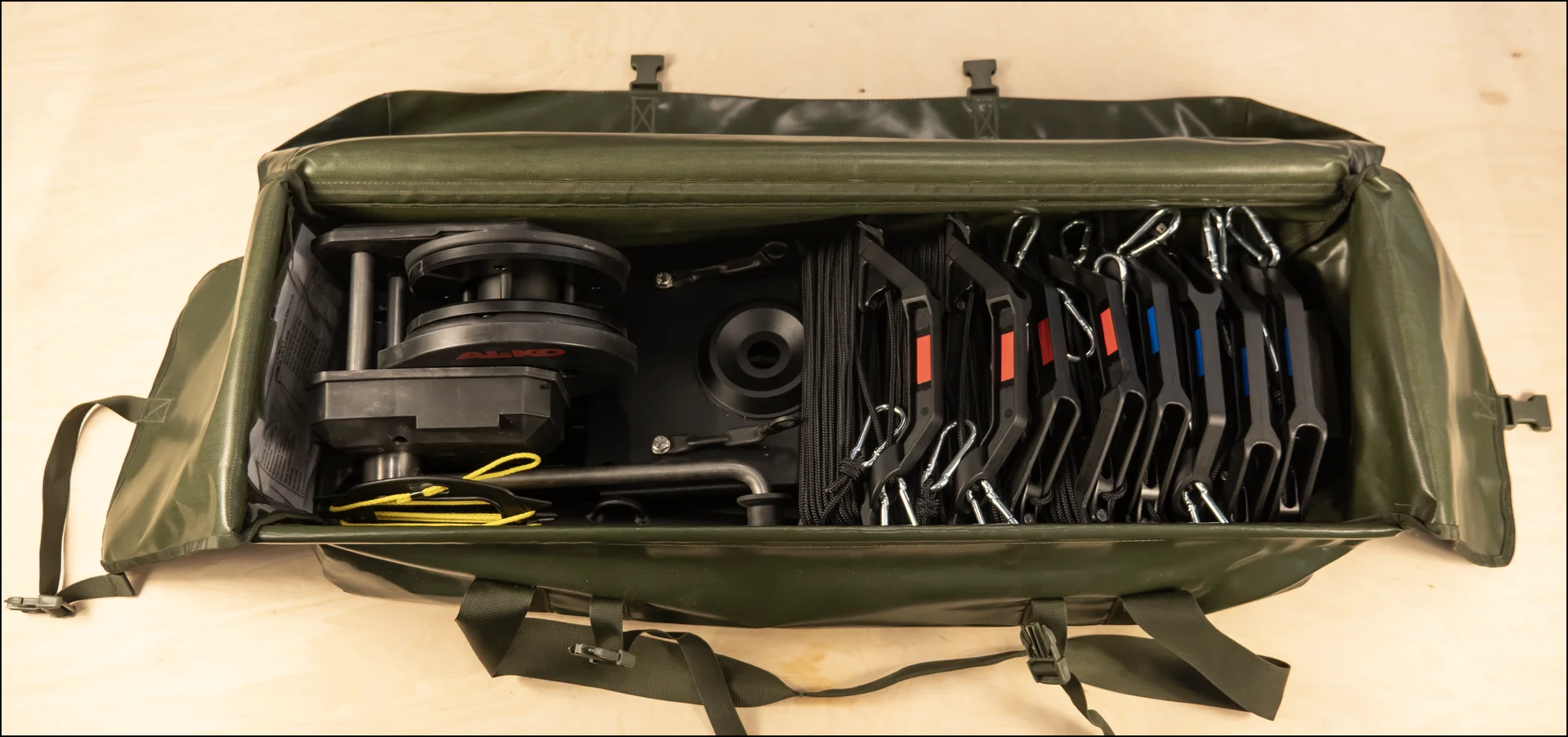

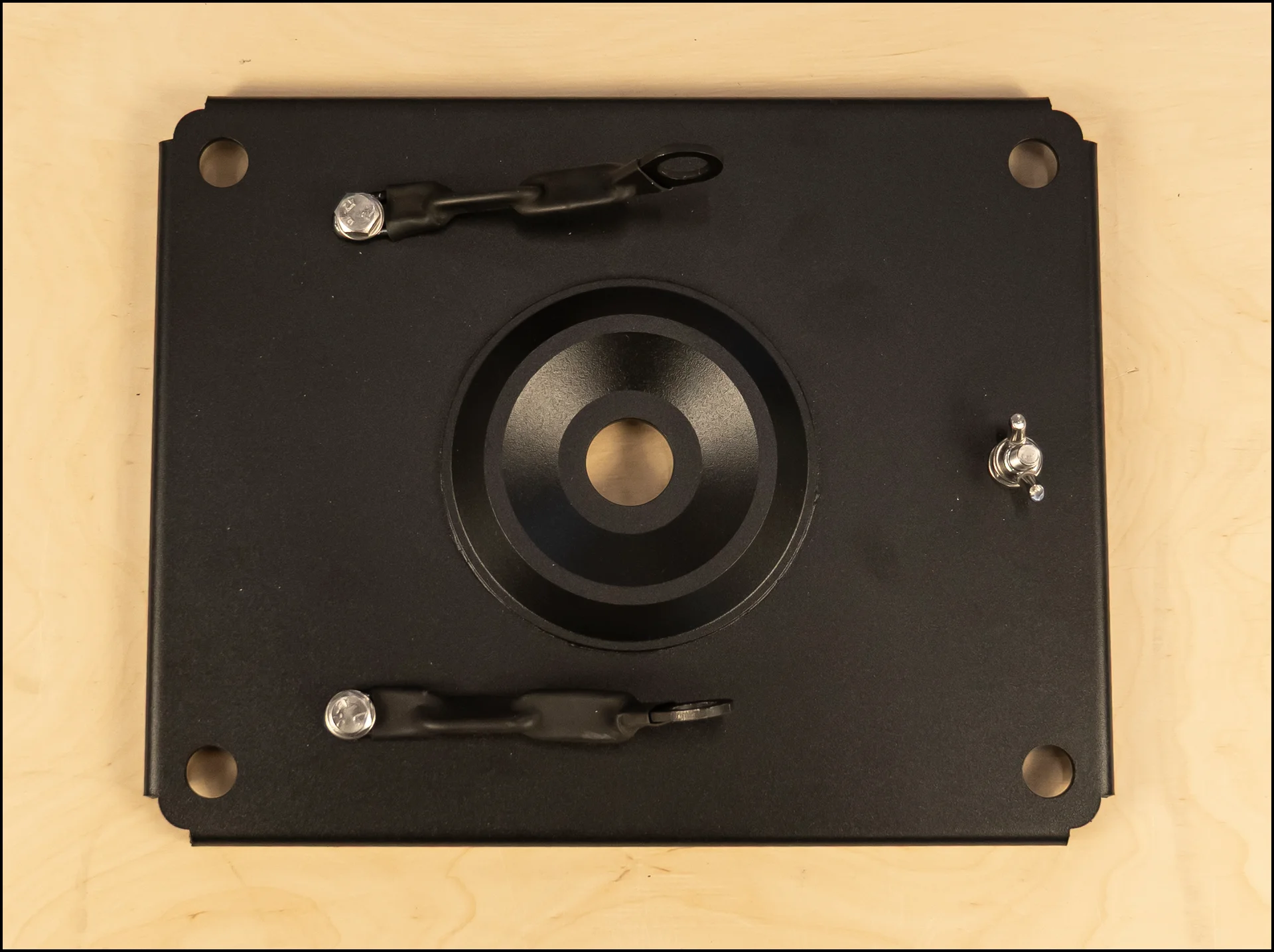

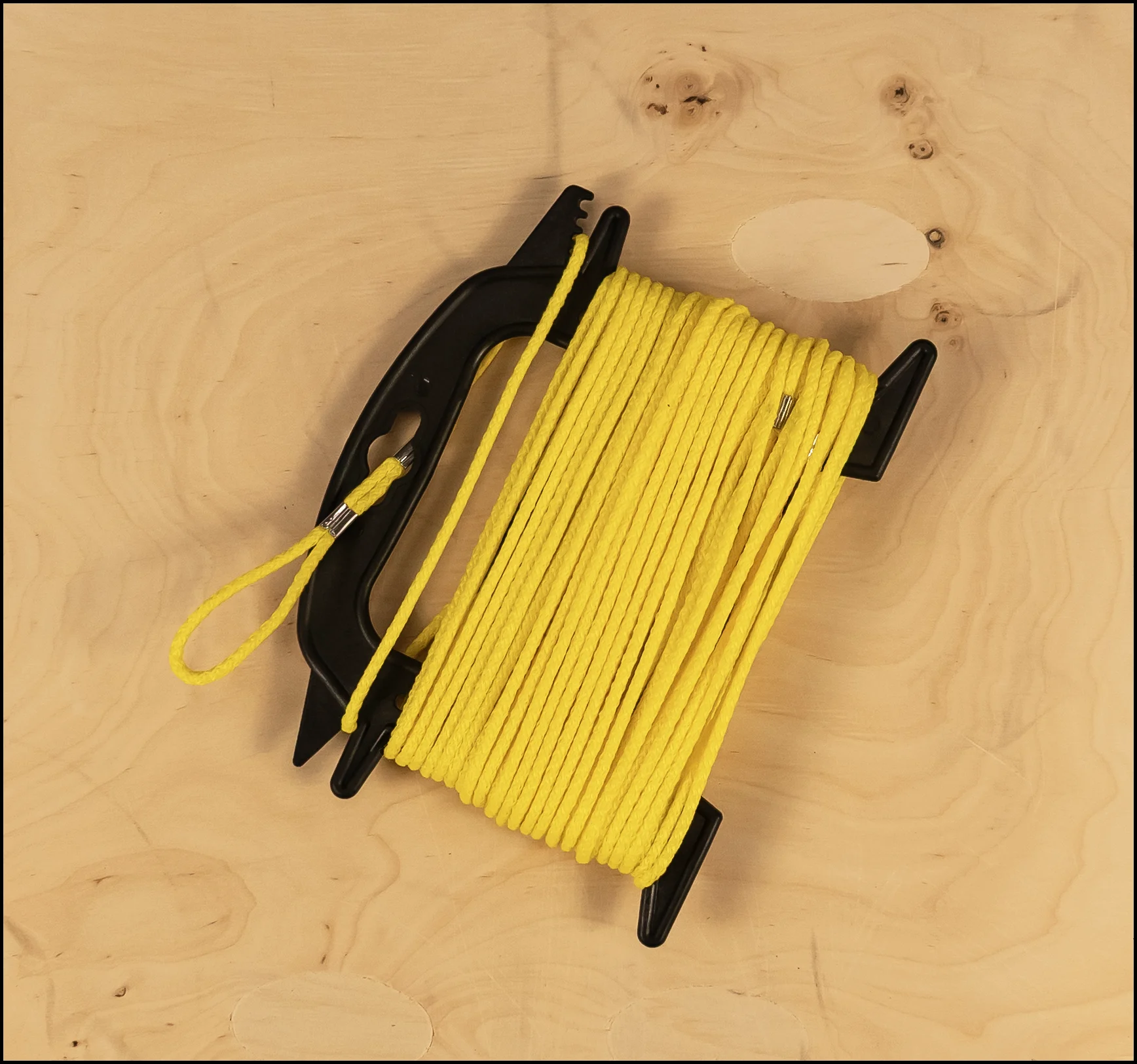

Комплектация, способы монтажа и транспортировки

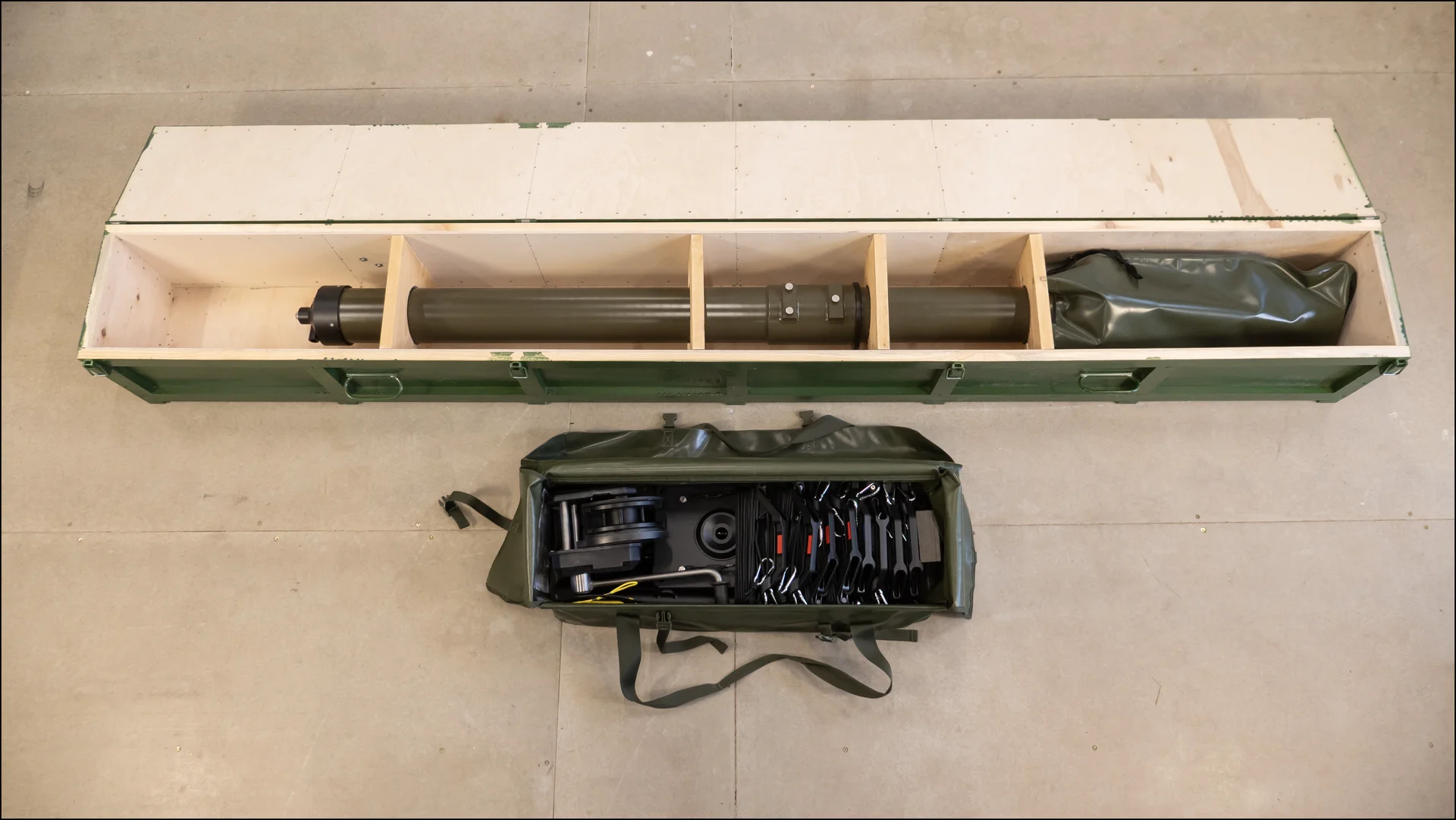

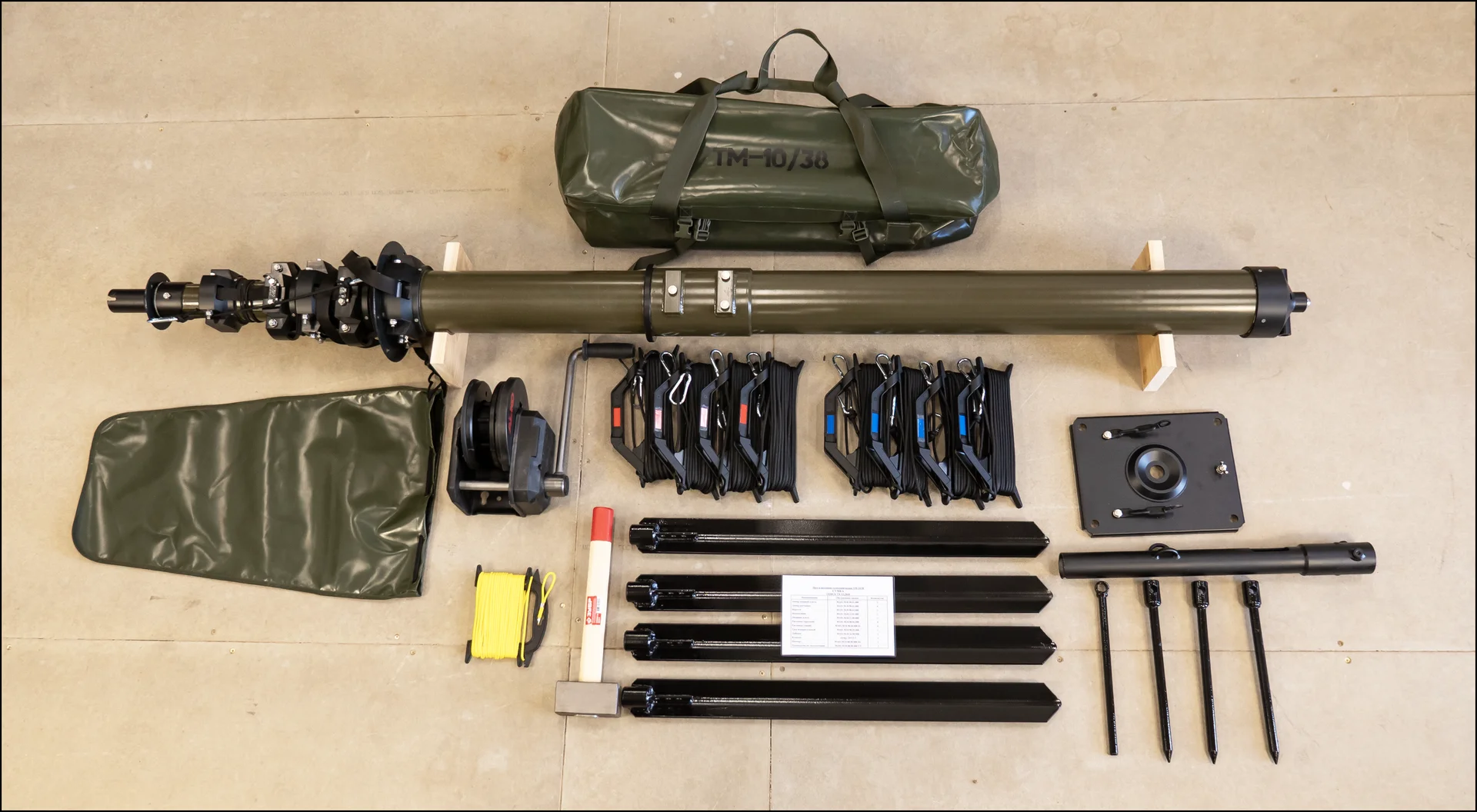

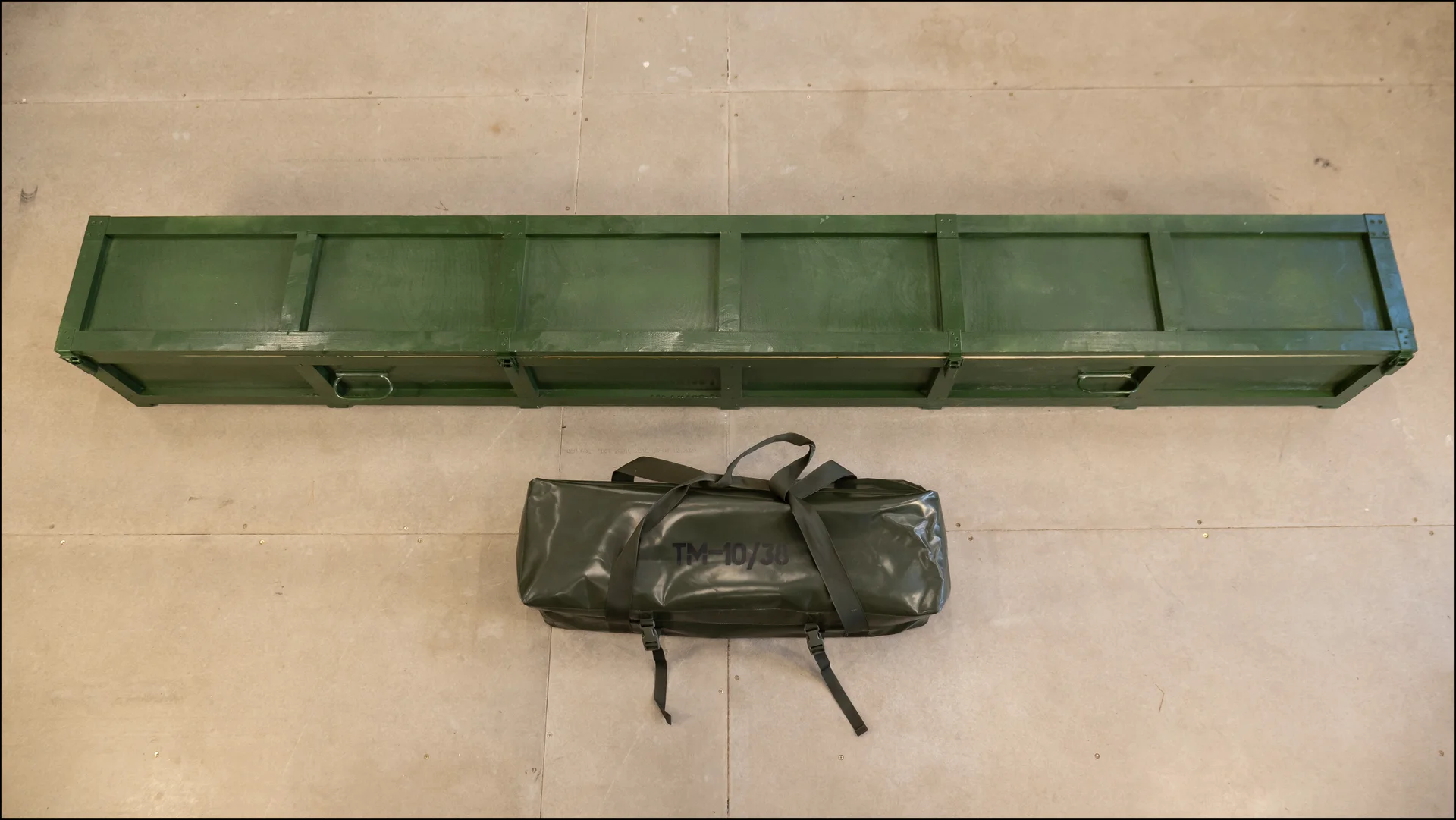

Мобильная телескопическая мачта обеспечивает возможность транспортирования автомобильным либо иным транспортом к месту и развертывания и последующей эксплуатации на объекте. Мачты могут развертываться на грунте или на транспортном средстве. Развертывание силами расчета из двух человек занимает от 10 до 20 минут без использования каких-либо дополнительных технических средств.
Возможно изготовление изделий с внесением доработок под специфические требования заказчика. Возможность таких доработок и итоговая стоимость изделия уточняются по результатам переговоров и технических консультаций.

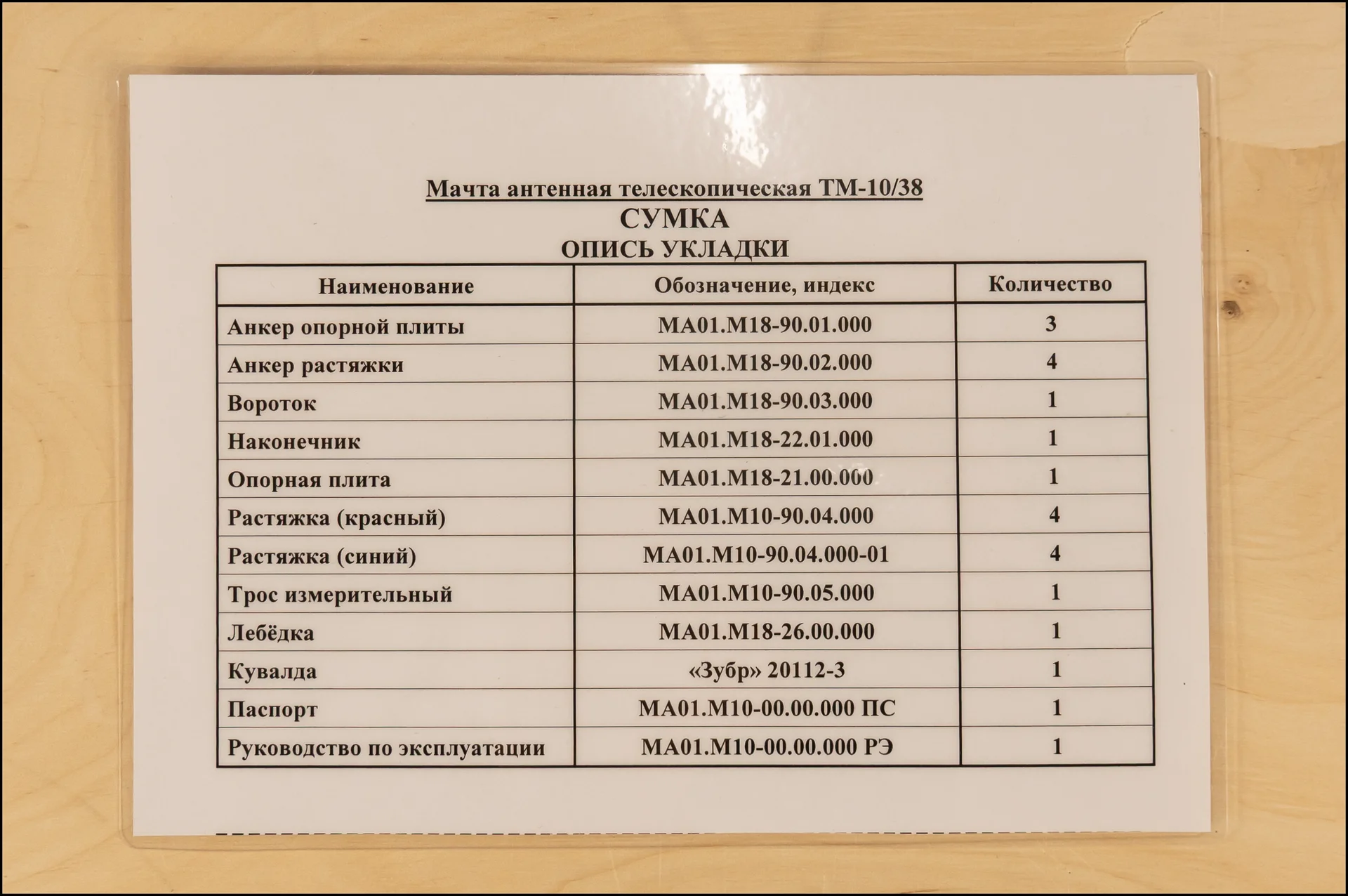

В комплект поставки мачты входит необходимая эксплуатационная документация – паспорт и руководство по эксплуатации.
Условия заказа, доставка
Заказы принимаются как на изготовление единичных экземпляров, так и на партии изделий. Изготовление – в максимально сжатые сроки, удобные заказчику. Поставка осуществляется напрямую с предприятия-изготовителя. Условия оплаты обсуждаются при заключении контракта на поставку. При поставке изделий в пределах Республики Беларусь доставку осуществляет изготовитель. Доставка изделий заказчику в других регионах мира может осуществляться как силами и средствами изготовителя, так и заказчика, что также оговаривается в контракте.
Гарантия и техническая поддержка
На мачты серии ТМ предоставляется гарантия производителя в соответствии с условиями поставки и эксплуатационной документацией.
Компания также оказывает услуги по ремонту телескопических мачт сторонних производителей. Возможность выполнения работ, их состав, стоимость и сроки определяются индивидуально после оценки технического состояния изделия и согласования с заказчиком.
Для получения технической консультации по продукту, уточнения состава поставки свяжитесь с нашими инженерами.
